Τοποθέτηση σε μπαλκόνι

Η Xiamen Honor Energy κατασκευάζει συστήματα και εξαρτήματα ηλιακής τοποθέτησης για διαφορετικά περιβάλλοντα εγκατάστασης φωτοβολταϊκών, με διαχείριση ποιότητας που υποστηρίζεται από το ISO 9001 και σχετικές απαιτήσεις συμμόρφωσης προϊόντων και αγοράς.

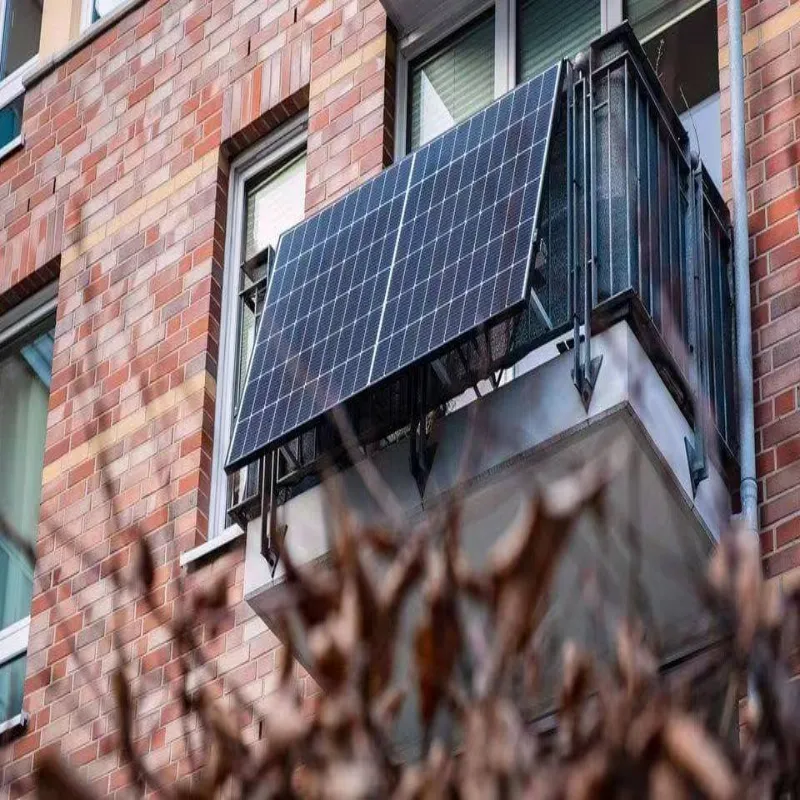

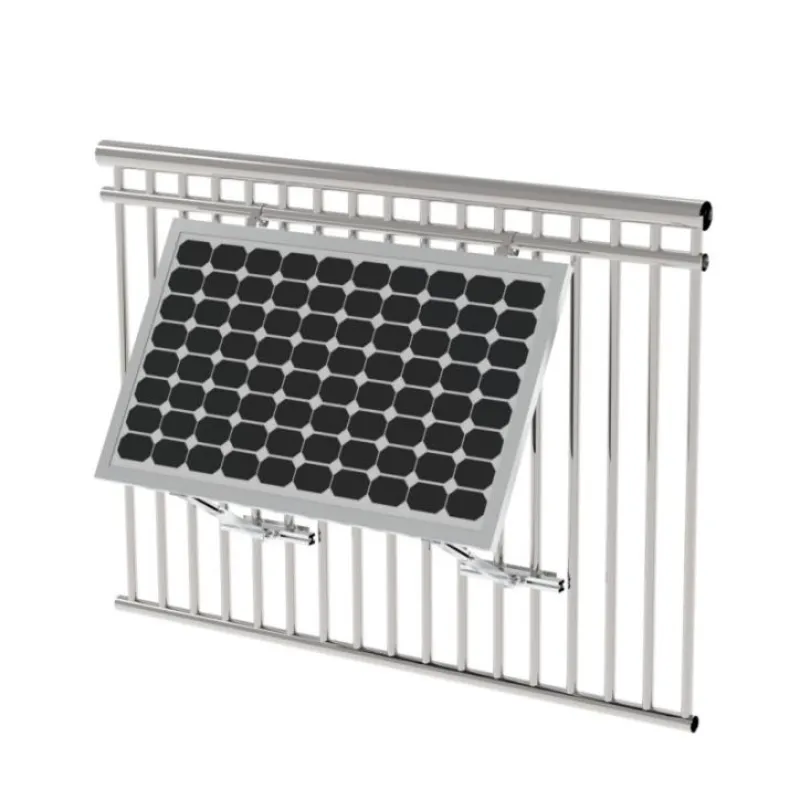

Το Balcony Mounting έχει σχεδιαστεί για εγκαταστάσεις φωτοβολταϊκών όπου η συμβατική κατασκευή τοποθέτησης στον τελευταίο όροφο δεν είναι πρακτική. Η διαμόρφωσή του με σφιγκτήρα συνδέει τη δομή στερέωσης του ηλιακού πάνελ με ένα συμβατό κιγκλίδωμα μπαλκονιού, αποφεύγοντας την ανάγκη τρυπήματος στο κιγκλίδωμα κατά την εγκατάσταση.

Αυτή η διαμόρφωση είναι ιδιαίτερα κατάλληλη για εγκαταστάσεις σε μπαλκόνι και βεράντα όπου ο διαθέσιμος χώρος τοποθέτησης είναι περιορισμένος ή η μόνιμη διάτρηση είναι ανεπιθύμητη. Η καταλληλότητα της εγκατάστασης θα πρέπει να επιβεβαιωθεί σύμφωνα με τη δομή κιγκλιδώματος, τις προδιαγραφές της φωτοβολταϊκής μονάδας, τις συνθήκες του χώρου και τις ισχύουσες τοπικές απαιτήσεις.

Χαρακτηριστικά

Εγκατάσταση με σφιγκτήρα

Η δομή στερέωσης συνδέεται απευθείας σε συμβατά κιγκλιδώματα μπαλκονιού χωρίς να τρυπήσει στο κιγκλίδωμα. Αυτό μειώνει τις εργασίες δομικής τροποποίησης κατά την εγκατάσταση και παρέχει μια επιλογή τοποθέτησης για μπαλκόνια όπου η συμβατική τοποθέτηση σε στέγη δεν είναι διαθέσιμη ή ακατάλληλη.

Το σύστημα έχει σχεδιαστεί για διαμέτρους κιγκλιδωμάτων έως 52 mm, ανάλογα με το πραγματικό προφίλ κιγκλιδώματος και τη διαμόρφωση τοποθέτησης.

Ρυθμιζόμενη γωνία κλίσης

Το σύστημα στερέωσης παρέχει ρυθμιζόμενο εύρος κλίσης από 15° έως 30°. Η γωνία μπορεί να επιλεγεί σύμφωνα με τον προσανατολισμό του μπαλκονιού, τη διάταξη της μονάδας, τον διαθέσιμο χώρο και τις συνθήκες εγκατάστασης.

Η ρυθμιζόμενη δομή επιτρέπει επίσης την τροποποίηση της θέσης του πίνακα όταν αλλάζουν οι απαιτήσεις εγκατάστασης.

Αλουμίνιο AL6005-T5 και ανοξείδωτο ατσάλι SUS304

Η κύρια δομή στήριξης χρησιμοποιεί αλουμίνιο AL6005-T5, ενώ ο ανοξείδωτος χάλυβας SUS304 χρησιμοποιείται για συγκεκριμένα εξαρτήματα και συνδετήρες.

Ο συνδυασμός παρέχει μια ελαφριά δομή στήριξης από αλουμίνιο με εξαρτήματα από ανοξείδωτο χάλυβα επιλεγμένα για εφαρμογές τοποθέτησης φωτοβολταϊκών σε εξωτερικούς χώρους. Τα υλικά είναι κατάλληλα για μακροχρόνια έκθεση σε κανονικές εξωτερικές συνθήκες, ανάλογα με τις περιβαλλοντικές συνθήκες του χώρου εγκατάστασης.

Συμβατό με ηλιακούς συλλέκτες 30–35 mm

Το Balcony Solar Mount έχει σχεδιαστεί για ηλιακούς συλλέκτες με πλαίσιο με πάχος πλαισίου 30–35 mm.

Το πάχος του πλαισίου του πλαισίου είναι μια σημαντική παράμετρος συμβατότητας, αλλά η τελική συμβατότητα θα πρέπει επίσης να λαμβάνει υπόψη τις διαστάσεις της μονάδας, το προφίλ πλαισίου, το βάρος και τη διαμόρφωση στερέωσης. Για εφαρμογές έργων, η Xiamen Honor Energy μπορεί να ελέγξει τις σχετικές διαστάσεις του πίνακα και των κιγκλιδωμάτων πριν από την παραγωγή.

Συμπαγής χρήση του χώρου του μπαλκονιού

Η δομή στερέωσης έχει σχεδιαστεί γύρω από το υπάρχον κιγκλίδωμα του μπαλκονιού, επιτρέποντας την εγκατάσταση φωτοβολταϊκών μονάδων χωρίς τη χρήση συμβατικής κατασκευής τοποθέτησης στον τελευταίο όροφο.

Αυτό το καθιστά κατάλληλο για μπαλκόνια, βεράντες, αίθρια και άλλες φωτοβολταϊκές εφαρμογές περιορισμένου χώρου. Η τελική διάταξη της μονάδας εξαρτάται από το διαθέσιμο μήκος κιγκλιδώματος, τη διάταξη του μπαλκονιού, τις διαστάσεις της μονάδας και τις ισχύουσες δομικές απαιτήσεις.

Σχεδιασμένη διάρκεια ζωής 20+ ετών

Το Balcony Solar Mount έχει σχεδιασμένη διάρκεια ζωής πάνω από 20 χρόνια.

Το προϊόν συνδυάζει αλουμίνιο AL6005-T5 και ανοξείδωτο χάλυβα SUS304 με δομή στήριξης σχεδιασμένη για μακροχρόνιες εφαρμογές φωτοβολταϊκών σε εξωτερικούς χώρους. Η Xiamen Honor Energy παρέχει 10ετή εγγύηση, με την επιφύλαξη των ισχυόντων όρων και προϋποθέσεων εγγύησης.

Τεχνικές Προδιαγραφές

FAQ:

Ε1: Αυτή η βάση απαιτεί διάτρηση στο κιγκλίδωμα του μπαλκονιού;

Όχι. Το ηλιακό στήριγμα μπαλκονιού Xiamen Honor Energy χρησιμοποιεί διαμόρφωση σφιγκτήρα που προσαρμόζεται σε συμβατά κιγκλιδώματα μπαλκονιού χωρίς τρύπημα στο κιγκλίδωμα. Η δομή του κιγκλιδώματος και οι τοπικές απαιτήσεις εγκατάστασης θα πρέπει να ελεγχθούν πριν από την εγκατάσταση.

Ε2: Ποιοι ηλιακοί συλλέκτες είναι συμβατοί με αυτή τη βάση μπαλκονιού;

Η βάση είναι σχεδιασμένη για ηλιακούς συλλέκτες με πλαίσιο με πάχος πλαισίου 30–35 mm. Η τελική συμβατότητα θα πρέπει επίσης να επιβεβαιωθεί με βάση τις διαστάσεις του πίνακα, το προφίλ πλαισίου, το βάρος και τη διαμόρφωση στερέωσης.

Ε3: Ποια μεγέθη κιγκλιδωμάτων είναι συμβατά με το σύστημα τοποθέτησης;

Η καθορισμένη συμβατότητα κιγκλιδώματος έχει διάμετρο έως 52 mm. Η πραγματική συμβατότητα εξαρτάται από το προφίλ του κιγκλιδώματος, τη γεωμετρία, τον διαθέσιμο χώρο τοποθέτησης και τη διαμόρφωση του σφιγκτήρα.

Ε4: Ποια γωνία κλίσης μπορεί να ρυθμιστεί;

Το σύστημα στερέωσης παρέχει ρυθμιζόμενο εύρος κλίσης από 15° έως 30°. Η κατάλληλη γωνία εξαρτάται από τον προσανατολισμό του μπαλκονιού, τη διάταξη του πίνακα, τις συνθήκες σκίασης και τις απαιτήσεις του χώρου.

Ε5: Ποια υλικά χρησιμοποιούνται για το Solar Mount;

Η κύρια δομή στήριξης χρησιμοποιεί αλουμίνιο AL6005-T5 και ανοξείδωτο χάλυβα SUS304. Αυτά τα υλικά επιλέγονται για τις δομικές και εξωτερικές απαιτήσεις του συστήματος τοποθέτησης.

Ε6: Μπορείτε να ελέγξετε τη συμβατότητα πριν από την παραγωγή;

Ναί. Η Xiamen Honor Energy μπορεί να ελέγξει τις σχετικές προδιαγραφές φωτοβολταϊκών μονάδων, τις διαστάσεις του πλαισίου της μονάδας, τις διαστάσεις των κιγκλιδωμάτων και τα σχέδια του έργου για να προσδιορίσει εάν η τυπική διαμόρφωση τοποθέτησης είναι κατάλληλη.

Εργοστάσιο & Ποιοτικός Έλεγχος

Η Xiamen Honor Energy κατασκευάζει εξαρτήματα ηλιακής στερέωσης μέσω ελεγχόμενης παραγωγής και διαδικασιών επιθεώρησης που καλύπτουν την επιθεώρηση υλικού, τη διαμόρφωση ή τη μηχανική κατεργασία, την επεξεργασία επιφανειών, τη συναρμολόγηση και την τελική επαλήθευση.

Ο ποιοτικός έλεγχος επικεντρώνεται σε:

Ο έλεγχος υλικού και διαστάσεων συμβάλλει στη διατήρηση της συνοχής μεταξύ των εξαρτημάτων στερέωσης και της προβλεπόμενης διαμόρφωσης εγκατάστασης ΦΒ.

Για παραγγελίες έργου, οι προδιαγραφές του προϊόντος και οι απαιτήσεις τοποθέτησης μπορούν να αναθεωρηθούν σύμφωνα με τις ισχύουσες συνθήκες μονάδας, κιγκλιδώματος και εγκατάστασης.

Οι επιλογές συσκευασίας περιλαμβάνουν ξύλινες παλέτες εξαγωγής και παλέτες χάλυβα, με τη μέθοδο συσκευασίας να επιλέγεται σύμφωνα με τις διαστάσεις, τις ποσότητες και τις απαιτήσεις μεταφοράς των εξαρτημάτων.

Πιστοποιήσεις

Η Xiamen Honor Energy λειτουργεί βάσει συστήματος διαχείρισης ποιότητας ISO 9001 για τις κατασκευαστικές της δραστηριότητες.

Οι σχετικές απαιτήσεις προϊόντος και αγοράς περιλαμβάνουν:

· Σύστημα Διαχείρισης Ποιότητας ISO 9001

· Απαιτήσεις συμμόρφωσης που σχετίζονται με το CE

· Απαιτήσεις που σχετίζονται με το JIS, κατά περίπτωση

Η ισχύουσα τεκμηρίωση συμμόρφωσης εξαρτάται από τη διαμόρφωση του προϊόντος, την εφαρμογή εγκατάστασης και την αγορά προορισμού.
