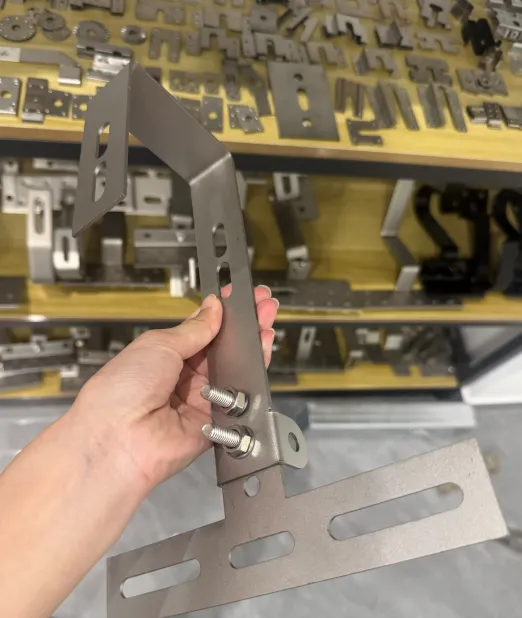

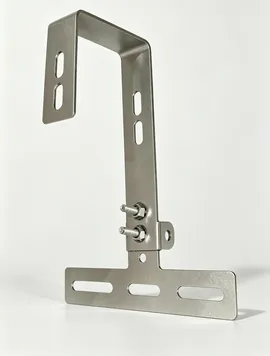

Ρυθμιζόμενος γάντζος οροφής ηλιακών κεραμιδιών με διπλό μπουλόνι

Υλικό

Αυτός ο τύπος ρυθμιζόμενου γάντζου οροφής ηλιακού κεραμιδιού τύπου Τ με διπλά μπουλόνια από τον προμηθευτήXiamen Honor Energyυιοθετεί αυστηρά: SUS304 από ανοξείδωτο χάλυβα.

Διατίθεται επίσης κράμα αλουμινίου με φινίρισμα με επίστρωση πούδρας (η γκρι έκδοση με βαφή πούδρας φαίνεται στην εικόνα).

Δομικά Χαρακτηριστικά

· Διπλοί κοχλίες ασφάλισης: Ασφαλίστε τον κατακόρυφο βραχίονα και ενεργοποιήστε ένα ευρύ φάσμα προσαρμογής γωνίας, εφαρμόζοντας τέλεια πλακάκια ακανόνιστου σχήματος με μεγάλες διαφορές ύψους, όπως ισπανικά πλακάκια, πλακάκια σχήματος S και πλακάκια με τζάμια.

· Τύπες με σχισμή στον κάθετο βραχίονα: Επιτρέπεται η κατακόρυφη ρύθμιση ύψους.

· Βάση σε σχήμα Τ με επιμήκεις εγκοπές: Υποστηρίζει οριζόντια ρύθμιση για σταθερή προσάρτηση στα δοκάρια οροφής.

· Λυγμένο επάνω ωτίο: Για σύνδεση με ράγες στερέωσης ηλιακού.

Διαφορά από το κανονικό γάντζο πλακιδίων τύπου T

Αυτός ο ρυθμιζόμενος γάντζος οροφής από ηλιακό πλακάκι τύπου Τ με διπλό μπουλόνι διατίθεται με λυγισμένο άνω τμήμα, προσφέροντας πολύ μεγαλύτερη διαδρομή ρύθμισης γωνίας. Είναι ειδικά σχεδιασμένο για στέγες με πλακάκια με βαθιά καμπύλωση.

Το πλεονέκτημα

·  Δυνατότητα προσαρμογής 3 κατευθύνσεων (ύψος, οριζόντια θέση και εύρος ευρείας γωνίας) για ανώμαλα, βαθιά καμπύλα πλακάκια οροφής, όπως ισπανικά πλακάκια, πλακάκια S και εφυαλωμένα πλακάκια

· Τα διπλά μπουλόνια ασφάλισης εξασφαλίζουν σταθερή στερέωση γωνίας για σκληρές, ακανόνιστες κεκλιμένες στέγες

· Κατασκευασμένο από ανοξείδωτο ατσάλι βαρέως τύπου SUS304 (προαιρετικό αλουμίνιο με επίστρωση πούδρας), πάχους 3-4 mm για υψηλή αντοχή και αντοχή στον αέρα

·  Οι επιμήκεις τρύπες με σχισμές μειώνουν σημαντικά τη δυσκολία εγκατάστασης επί τόπου

· Εγγύηση 10 ετών με διάρκεια ζωής 25 ετών, καλά αποδεδειγμένη για ηλιακά έργα Νοτιοανατολικής Ασίας

Τρόπος εγκατάστασης του ρυθμιζόμενου γάντζου οροφής ηλιακών κεραμιδιών με διπλό μπουλόνι

1. Τοποθετήστε το σημείο εγκατάστασης στα δοκάρια της οροφής και ανασηκώστε το κεραμίδι.

2. Στερεώστε τη βάση σε σχήμα Τ σε δοκούς. Οι επιμήκεις υποδοχές επιτρέπουν την οριζόντια λεπτή ρύθμιση.

3. Χαλαρώστε τα μπουλόνια στον κατακόρυφο βραχίονα και σύρετε το άγκιστρο πάνω και κάτω για να ρυθμίσετε το σωστό ύψος.

4. Ρυθμίστε τη γωνία της επάνω λυγισμένης ωτίδας χαλαρώνοντας τα διπλά μπουλόνια ασφάλισης. Σφίξτε καλά και τα δύο μπουλόνια, μόλις αποκτήσετε τη σωστή γωνία.

5. Στερεώστε τις ηλιακές ράγες στο επάνω ωτίο αγκίστρου με μπουλόνια. Ελέγξτε ξανά το επίπεδο.

6. Επαναφέρετε τα πλακίδια και κάντε αδιάβροχη επεξεργασία στο σημείο διείσδυσης.

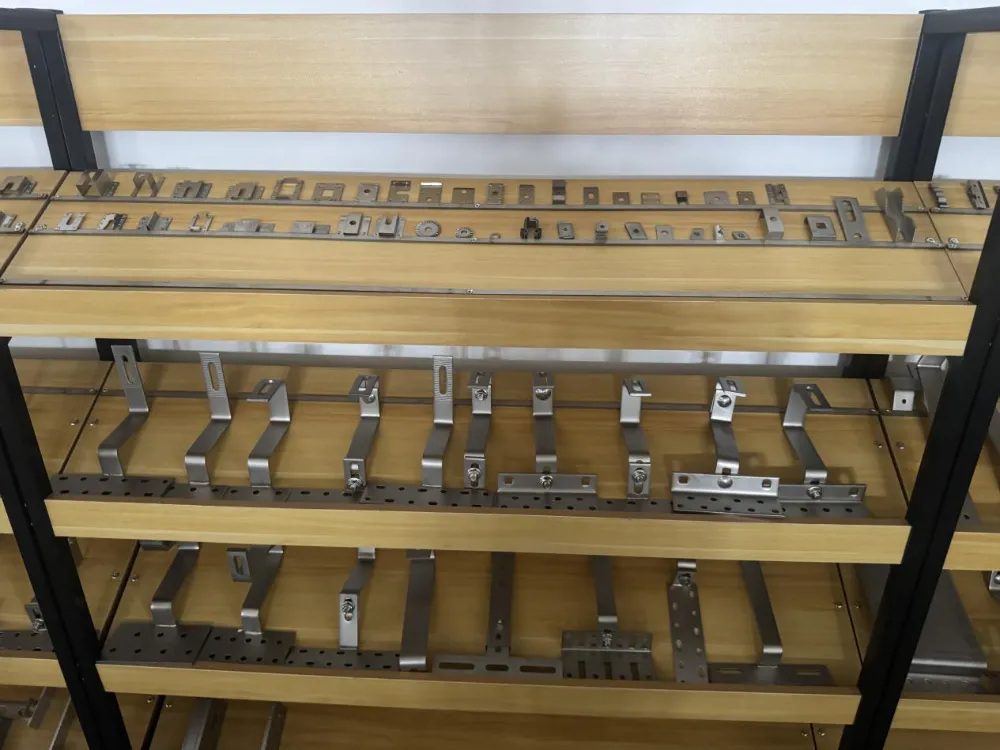

Η ρυθμιζόμενη σειρά ηλιακών κεραμιδιών

Διαθέτουμε μεγάλη ποικιλία από ρυθμιζόμενα στηρίγματα στήριξης. Μη διστάσετε να επικοινωνήσετε μαζί μας για οποιαδήποτε απορία.
