Εγχειρίδιο Easy-Operation με δυνατότητα προσαρμογής με κλίση από άνθρακα από χάλυβα εδάφους

Το Easy-Operation Manual Tilt-Adjustable Carbon Steel Ground Mount που κατασκευάζεται από το σύστημα Xiamen Honor Energy είναι κατασκευασμένο κυρίως από ανθρακούχο χάλυβα, ο οποίος διαθέτει εγγενώς εξαιρετική αντοχή και φέρουσα ικανότητα, επιτρέποντάς του να υποστηρίζει σταθερά τον εξοπλισμό που είναι εγκατεστημένος σε αυτό, όπως φωτοβολταϊκές μονάδες σε scenari κοινών εφαρμογών.

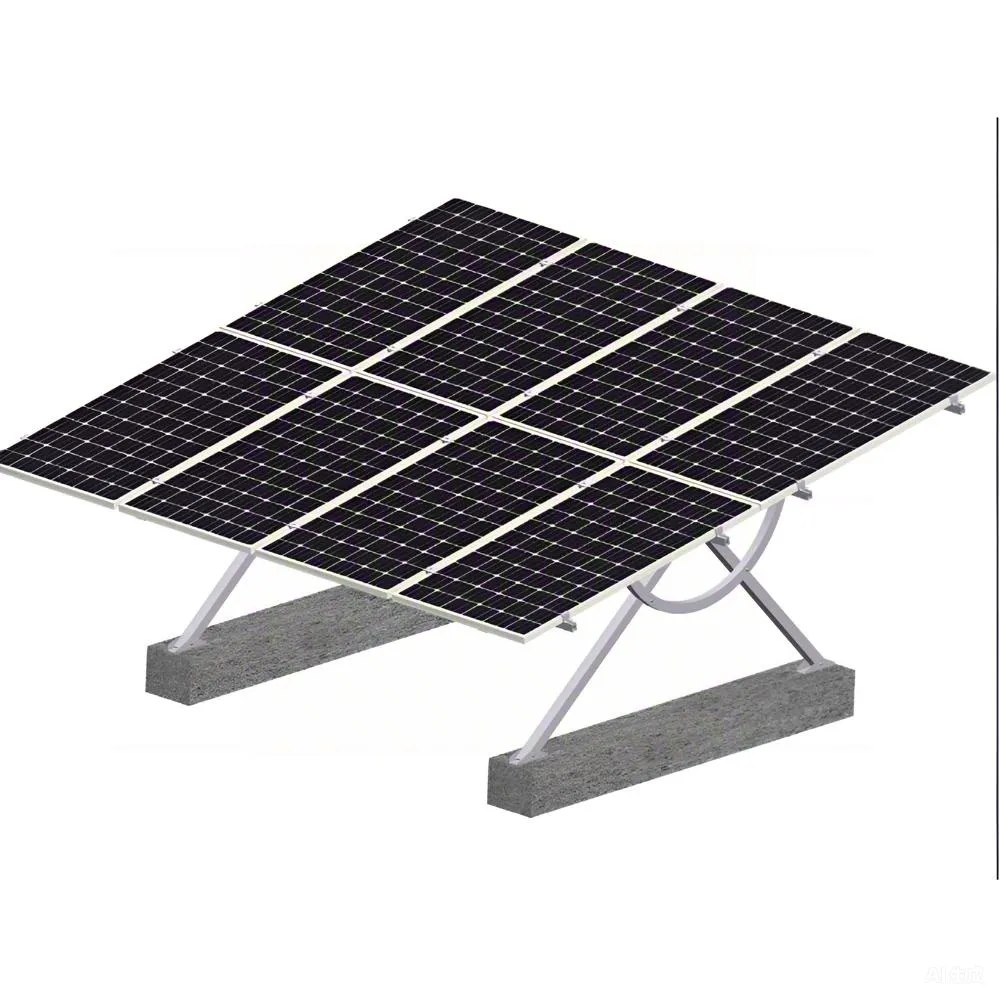

Το ρυθμιζόμενο με κλίση στήριγμα εδάφους από ανθρακούχο χάλυβα είναι μια δομή στήριξης εδάφους κατασκευασμένη κυρίως από ανθρακούχο χάλυβα, με βασικό χαρακτηριστικό την ικανότητά του να προσαρμόζει ευέλικτα τη γωνία εγκατάστασης.

Προσδιορισμός

Κατάλληλα περιβάλλοντα εφαρμογής

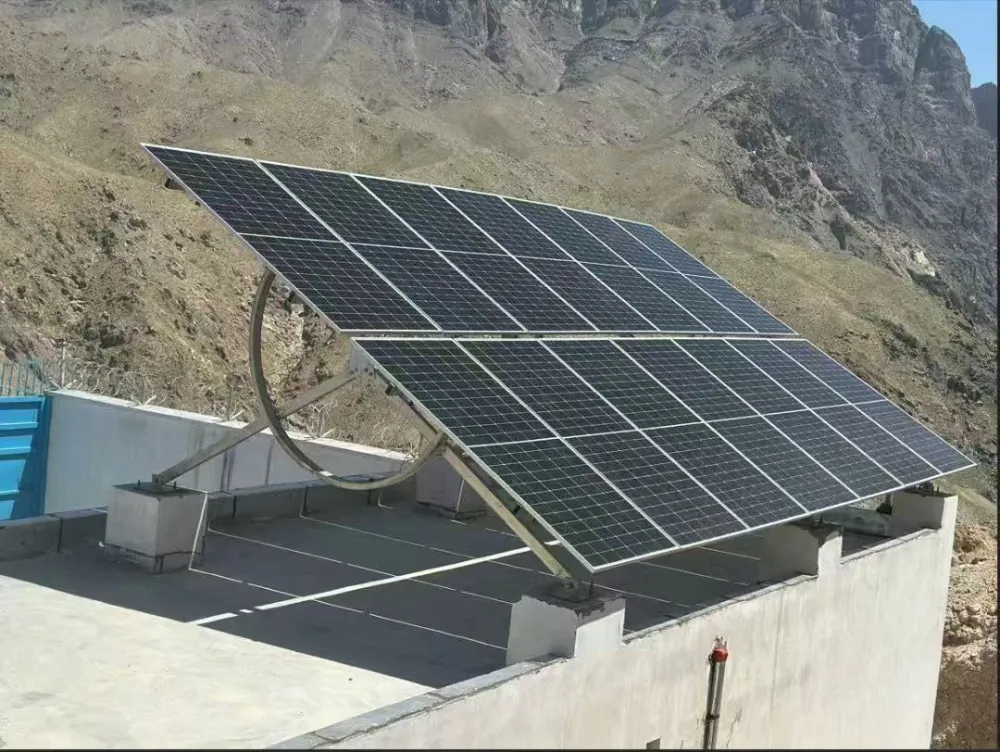

1. Επίπεδες στέγες από σκυρόδεμα για εμπορικά και βιομηχανικά κτίρια

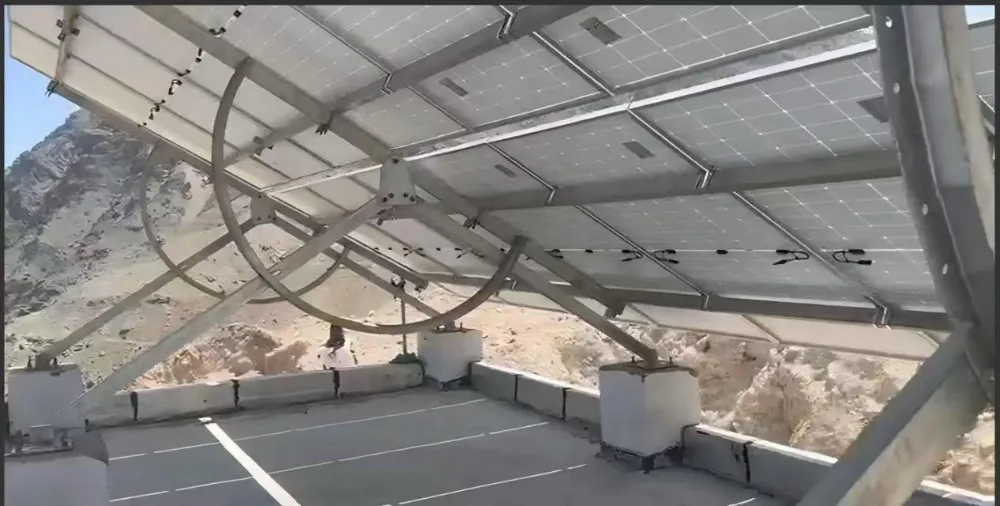

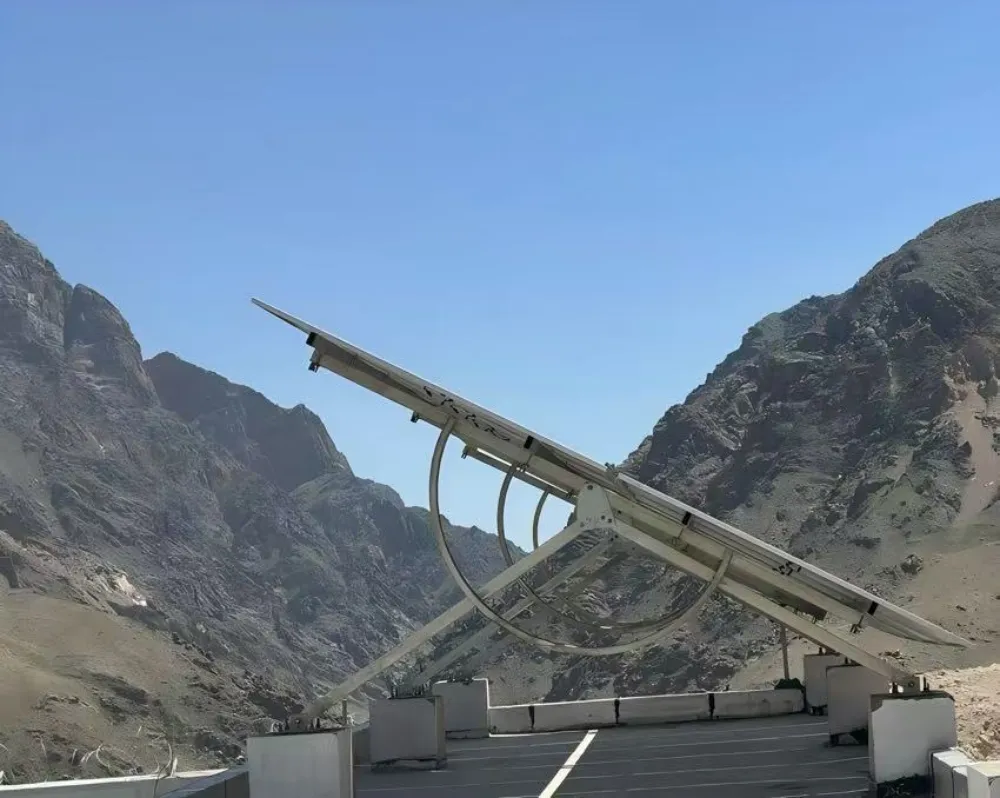

Δεν επιτρέπονται διάτρηση στην οροφή και ζημιά στο αδιάβροχο στρώμα. χημικές αγκυρώσεις δεν μπορούν να υιοθετηθούν. Το σύστημα βασίζεται σε αντίβαρα σκυροδέματος για τη συγκράτηση του φορτίου και η γωνία κλίσης της μονάδας μπορεί να ρυθμιστεί χειροκίνητα επιτόπου μέσω σφιγκτήρων σε σχήμα τόξου.

2. Απαιτείται επιτόπια ρύθμιση με κλίση σύμφωνα με το τοπικό γεωγραφικό πλάτος

Οι βάσεις στήριξης εδάφους από ανθρακούχο χάλυβα με ρυθμιζόμενη γωνία μπορούν να ρυθμιστούν επανειλημμένα με το χέρι.

Τα μπουλόνια μπορούν να χαλαρώσουν αργότερα για να επαναφέρετε τη γωνία κλίσης για καλύτερη παραγωγή ισχύος.

Ιδανικό για εμπορικά, βιομηχανικά και κατανεμημένα φωτοβολταϊκά έργα.

Δεν είναι κατάλληλο για επίγειους σταθμούς ηλεκτροπαραγωγής υψηλής ποιότητας GW, λόγω μεγάλου φόρτου εργασίας χειροκίνητης ρύθμισης.

3. Τοποθεσίες όπου οι υπάρχουσες κατασκευές δεν πρέπει να υποστούν ζημιές

Στέγες ή πλακόστρωτα εδάφη όπου ο ιδιοκτήτης απαγορεύει τις γεωτρήσεις που θα προκαλούσαν ζημιά σε αδιάβροχα στρώματα ή πεζοδρόμια.

Το πλεονέκτημα

Η γωνία της βάσης εδάφους από ανθρακούχο χάλυβα ρυθμιζόμενης γωνίας μπορεί να προσαρμοστεί ώστε να ταιριάζει με το πώς εισέρχεται το φως. Είναι από ανθρακούχο χάλυβα με στρώμα ψευδαργύρου, ώστε να κρατά καλά, να μην σκουριάζει και να λειτουργεί εξαιρετικά σε εξωτερικούς χώρους. Επιπλέον, η τοποθέτησή του είναι εύκολη—σας εξοικονομεί χρόνο και κόπο.

Ότι μπορούμε να σχεδιάσουμε προσαρμοσμένα ρυθμιζόμενα στηρίγματα κλίσης σύμφωνα με το μέγεθος της τοποθεσίας, την ποσότητα των ηλιακών συλλεκτών και τις τοπικές κλιματικές συνθήκες που παρέχονται από τους πελάτες και να αναλύσουμε την αποδοτικότητα χρήσης της ηλιακής ενέργειας για τους πελάτες.

Ο σχεδιασμός μας λαμβάνει επίσης υπόψη τη δύναμη που απαιτείται για τη χειροκίνητη ρύθμιση, διασφαλίζοντας ότι οι χρήστες μπορούν να προσαρμόσουν την κλίση εύκολα χωρίς επιπλέον προσπάθεια.

Η εγκατάσταση

1. Αρχικά, σημειώστε πού πρέπει να πάνε οι αγκύλες για να βρείτε τα ακριβή σημεία τους.

2. Στερεώστε τη βάση προς τα κάτω, χρησιμοποιώντας μπουλόνια διαστολής για να την ασφαλίσετε στο έδαφος.

3. Συνδέστε το κύριο στήριγμα—συνδέστε τους κάθετους πόλους και τα εγκάρσια στηρίγματα.

4. Χτυπήστε τον ρυθμιστή γωνίας και ρυθμίστε τον σε όποια κλίση χρειάζεστε. 5. Σφίξτε όλα τα κομμάτια σφιχτά και βεβαιωθείτε ότι τίποτα δεν ταλαντεύεται.

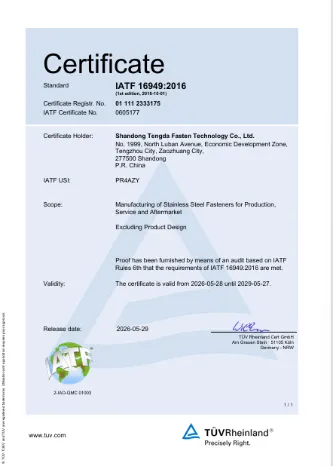

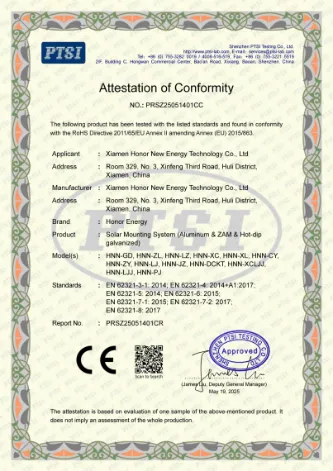

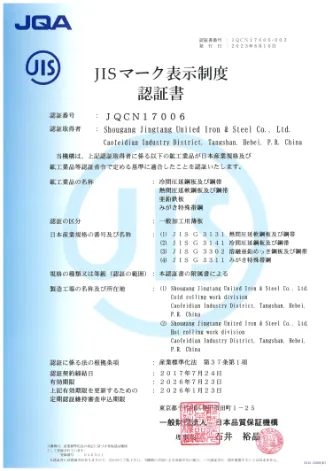

Η πιστοποίηση

Διαθέτουμε πιστοποιητικά TUV, CE και JIS. Ο πλήρης ποιοτικός έλεγχος της διαδικασίας καλύπτει την πρώτη ύλη έως τα τελικά προϊόντα. Η τεχνική ομάδα και η ομάδα πωλήσεών μας παρέχει ολοκληρωμένη υποστήριξη σε παγκόσμιους πελάτες Φ/Β.

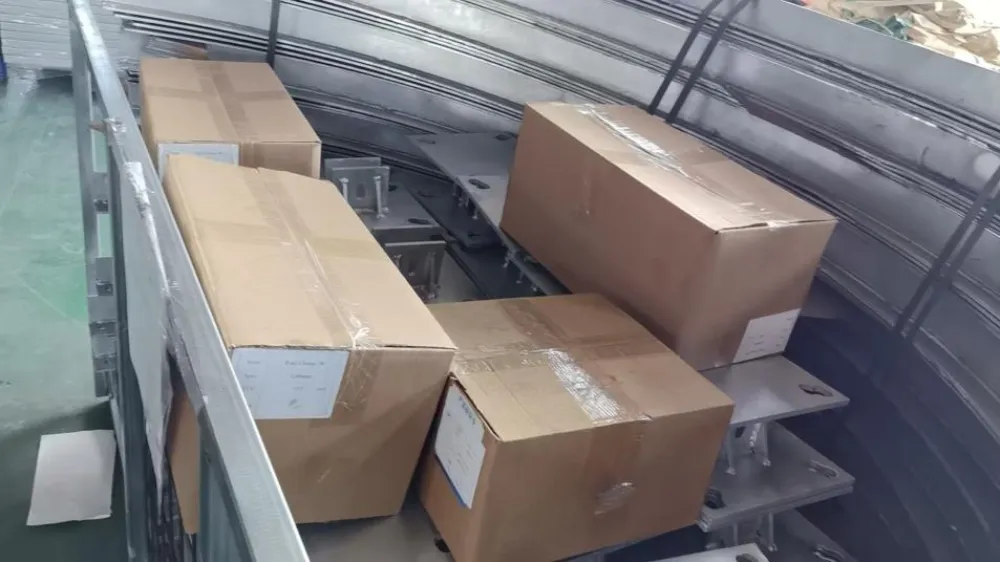

Η συσκευασία

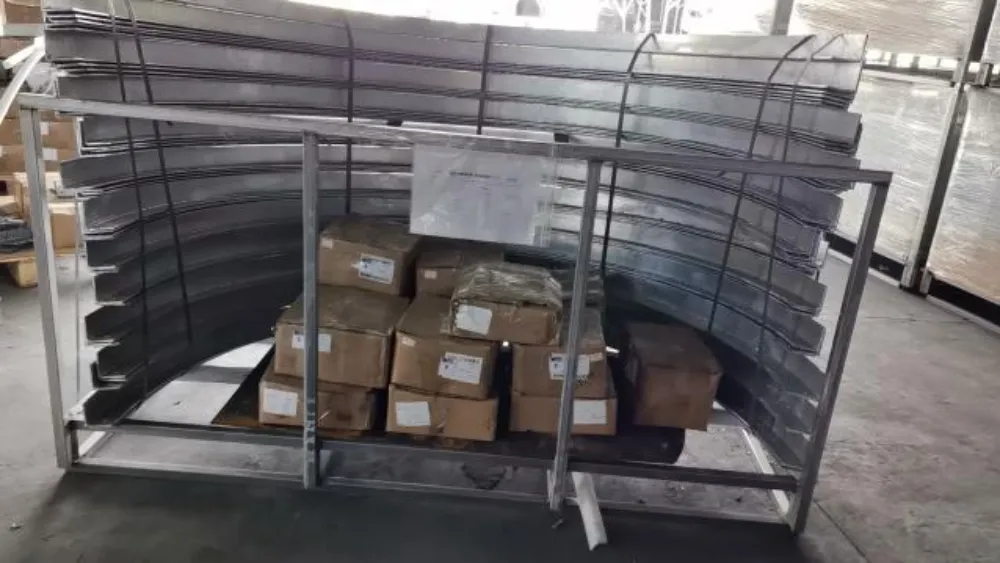

Όλα τα προϊόντα μας αποστέλλονται με χαλύβδινες ή ξύλινες παλέτες, οι οποίες προστατεύουν τις δομές στήριξης από παραμόρφωση για εύκολη μεταφορά. Τα μικρά εξαρτήματα συσκευάζονται σε χαρτοκιβώτια.

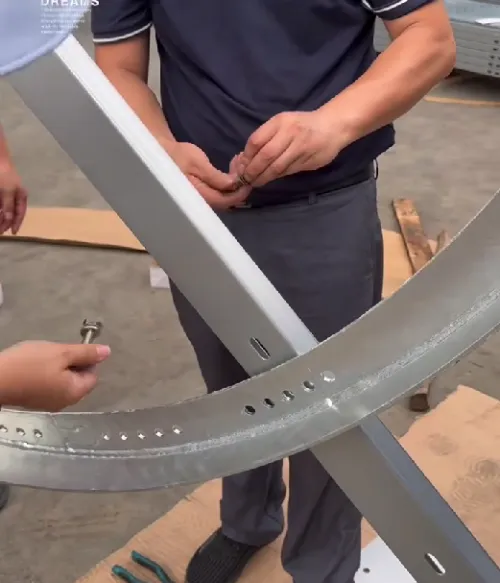

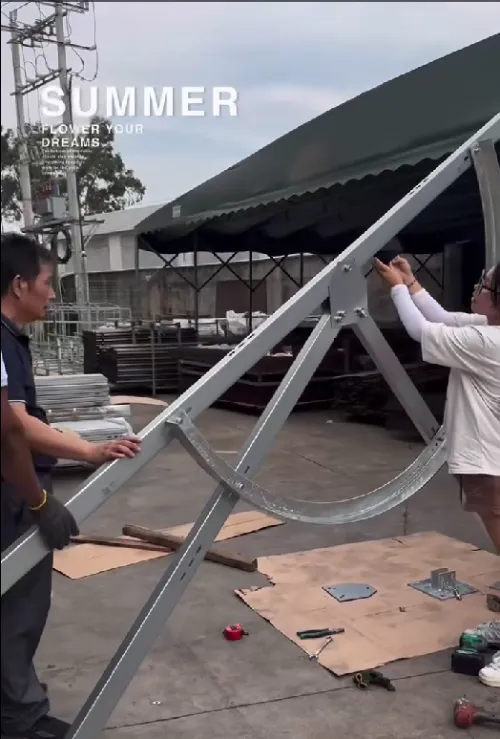

Η εργοστασιακή προσυναρμολόγηση και επιθεώρηση

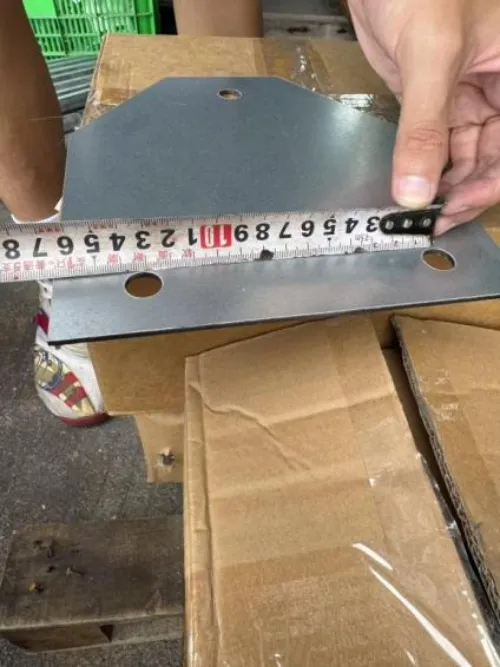

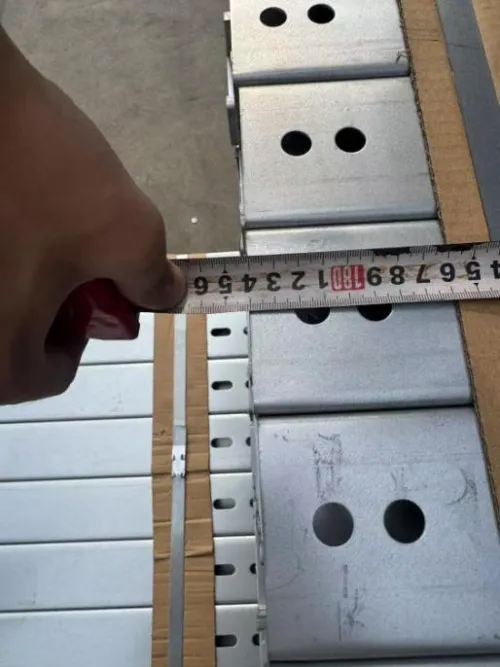

Όλα τα προϊόντα περνούν από επιθεώρηση προ-συναρμολόγησης πριν από την αποστολή. Επαληθεύουμε τα βασικά δεδομένα, συμπεριλαμβανομένων της γωνίας, της διάστασης και του πάχους για να εγγυηθούμε ότι τα παραδοτέα προϊόντα ανταποκρίνονται στις προσδοκίες των πελατών.

FAQ

Ε: Σε ποια γωνία κλίσης μπορεί να προσαρμοστεί αυτό το στήριγμα;

Α: Η τυπική ρυθμιζόμενη περιοχή κλίσης είναι 10°-35°. Διατίθεται προσαρμοσμένη μέγιστη γωνία έως 40° με βάση το γεωγραφικό πλάτος του έργου. Η γωνία κλειδώνεται χειροκίνητα μέσω της ημικυκλικής σχισμής οπής σε σχήμα τόξου. Σφίξτε τα μπουλόνια μετά τη ρύθμιση της γωνίας. δεν απαιτούνται επιπλέον αξεσουάρ.

Ε: Τοποθέτηση με έρμα ή τύπου διείσδυσης;

Α: Αυτό είναι ένα σύστημα στερέωσης με έρμα, που στερεώνεται από αντίβαρα σκυροδέματος κάτω. Δεν απαιτείται διάτρηση οροφής και το αδιάβροχο στρώμα στέγης δεν θα καταστραφεί. Η λύση εγκατάστασης με διάτρηση είναι προαιρετική για έργα υψηλού φορτίου ανέμου.

Ε: Ποιες είναι οι χωρητικότητες φορτίου ανέμου και χιονιού;

Α: Φορτίο ανέμου τυπικού σχεδιασμού: 60 m/s. φορτίο χιονιού: 1,6 kN/m².

Ε: Μπορεί να εγκατασταθεί τόσο σε επίπεδες στέγες όσο και στο έδαφος;

Α: Έχει σχεδιαστεί κυρίως για επίπεδες στέγες από σκυρόδεμα. Μπορεί επίσης να χρησιμοποιηθεί σε σκληρυμένο επίπεδο έδαφος. Δεν συνιστάται η απευθείας εγκατάσταση σε μαλακό έδαφος. απαιτούνται βάσεις από σκυρόδεμα για έργα εδάφους.

Ε: Είναι κατάλληλο για παράκτιες περιοχές με αλμυρή ομίχλη;

Α: Τα τυπικά προφίλ αλουμινίου αντέχουν σε κανονικές συνθήκες υγρασίας. Ένα πλήρες κιτ μπουλονιών SS304 συνιστάται για τοποθεσίες εντός 5 χλμ. από την ακτογραμμή για παράταση της διάρκειας ζωής.

Ε: Πόσο δύσκολη είναι η εγκατάσταση; Τι εργαλεία χρειάζονται;

Α: Αρθρωτό προσυναρμολογημένο σχέδιο. Απαιτούνται μόνο βασικά εργαλεία χειρός, όπως κλειδιά και κλειδιά. Παρέχονται αναλυτικά σχέδια εγκατάστασης. Δεν απαιτείται ειδικός εξοπλισμός βαρέως τύπου.

Ε: Μπορεί να ρυθμιστεί η γωνία κλίσης μετά την εγκατάσταση;

Α: Ναι. Χαλαρώστε τα μπουλόνια ασφάλισης στον μεντεσέ τόξου, επαναφέρετε τη γωνία στόχο σας και, στη συνέχεια, σφίξτε ξανά όλα τα μπουλόνια.

Ε: Ποια είναι η περίοδος εγγύησης;

 Α: 12 χρόνια εγγύηση για δομικά μέρη αλουμινίου. Οι επιλογές εκτεταμένης εγγύησης είναι διαπραγματεύσιμες.

Ε: Ποιος είναι ο χρόνος παράδοσης της παραγωγής;

Α: Κανονικά 7:15 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης, με την επιφύλαξη της συνολικής ποσότητας παραγγελίας.
