Ηλιακός σφιγκτήρας

Σταθερά εξαρτήματα: Μέσω του συντονισμού του σώματος και των μπουλονιών του σφιγκτήρα, το τέλος των φωτοβολταϊκών μονάδων είναι σταθερά κλειδωμένα πάνω στις ράγες οδηγών της στήριξης, εξισορροπώντας το αυτο-βάρος των ενοτήτων και των εξωτερικών φορτίων (όπως ο άνεμος και το χιόνι, η πίεση του ανέμου).

Προστασία από την προστασία από την προστασία: Ορισμένοι σφιγκτήρες άκρων είναι εξοπλισμένοι με καουτσούκ ή πτερύγια σιλικόνης μέσα, γεγονός που μπορεί να μειώσει την άμεση τριβή μεταξύ του πλαισίου συστατικών και του σώματος του μεταλλικού σφιγκτήρα, να αποτρέψει το γρατζουνισμένο πλαίσιο και ταυτόχρονα να ανακουφίσει τη θερμική διαστολή και το στρες συστολής που προκαλούνται από τις μεταβολές της θερμοκρασίας.

Προσαρμογή και ρύθμιση: Οι διαφορετικές προδιαγραφές των σφιγκτήρων τελικού πίνακα ηλιακού πίνακα μπορούν να προσαρμοστούν σε φωτοβολταϊκές μονάδες διαφορετικών πάχους (συνήθως 20-50mm) και διαφορετικούς τύπους πλαισίων (όπως κράμα αλουμινίου, πλαστικό ενισχυμένο με υαλοβάμβακα).

Το End Rail Clamp χρησιμοποιείται ευρέως σε σενάρια, όπως φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής με εδάφους, κατανεμημένα φωτοβολταϊκά συστήματα και φωτοβολταϊκά τοίχους κουρτίνας. Είναι ιδιαίτερα κατάλληλο για δομές εγκατάστασης με επίπεδη ή κεκλιμένη εγκατάσταση όπου η πλευρά των εξαρτημάτων πρέπει να διορθωθεί. Πρόκειται για ένα απαραίτητο βοηθητικό στοιχείο στερέωσης στα συστήματα φωτοβολταϊκής υποστήριξης.

Το End Clamp χωρίζεται σε τέσσερις τύπους:

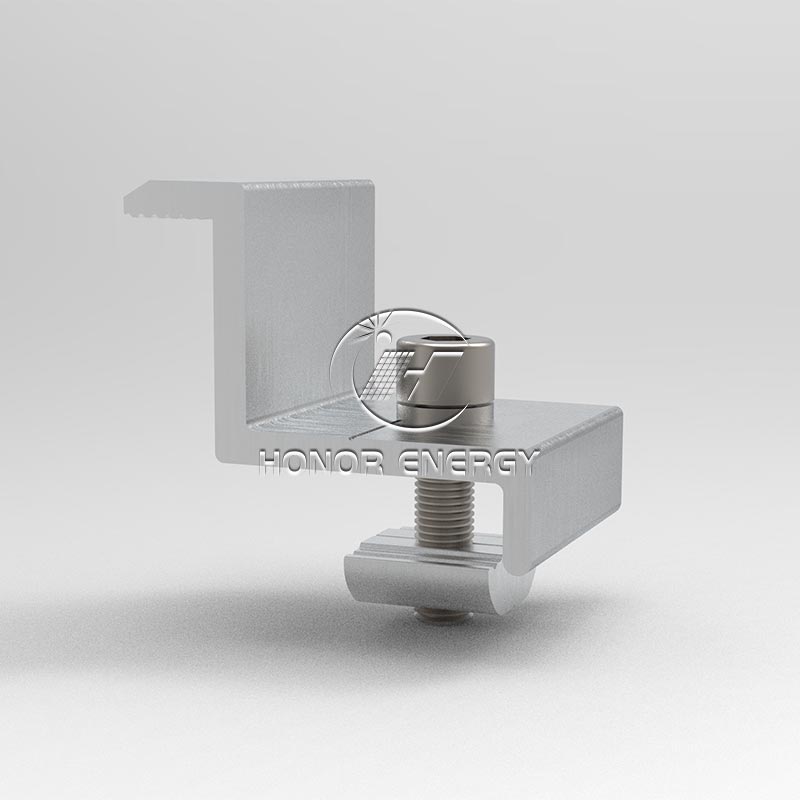

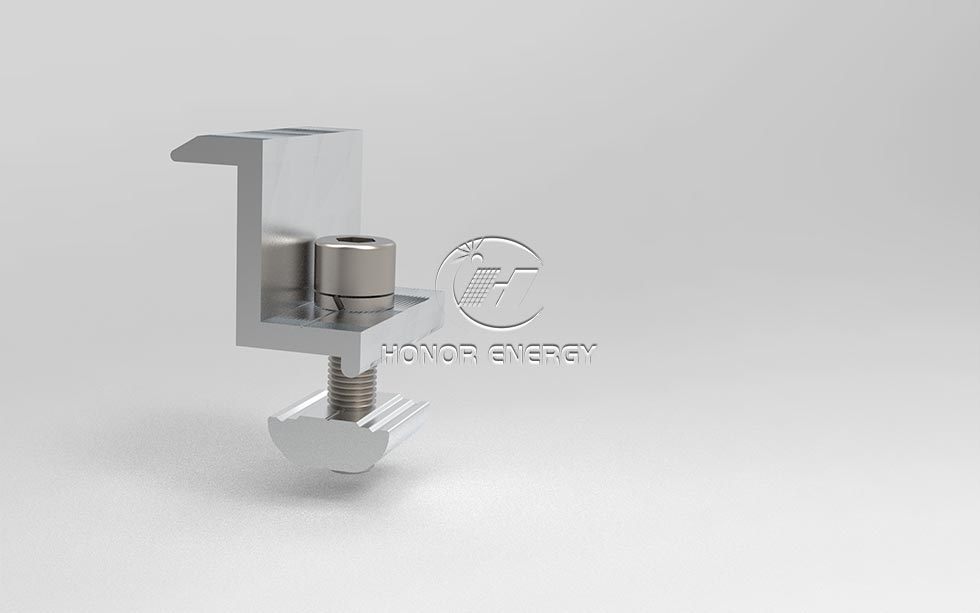

1. Σφιγκτήρας τελικού άκρου: Η ρύθμιση του μπουλονιού προσαρμόζεται στα συστατικά των πολλαπλών πάχους, ανταποκρίνεται ευέλικτα στις διαφορές προδιαγραφών.

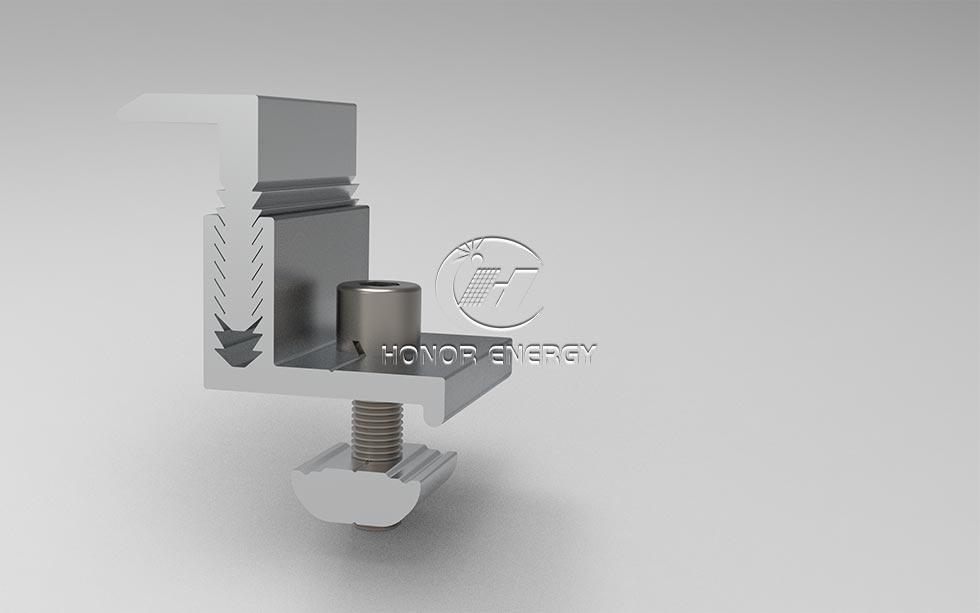

2. Ρυθμιζόμενη ρύθμιση του τελικού σφιγκτήρα: Η ρύθμιση του μπουλονιού προσαρμόζεται σε συστατικά πολλαπλών πάχους, ανταποκρίνεται ευέλικτα στις διαφορές προδιαγραφών.

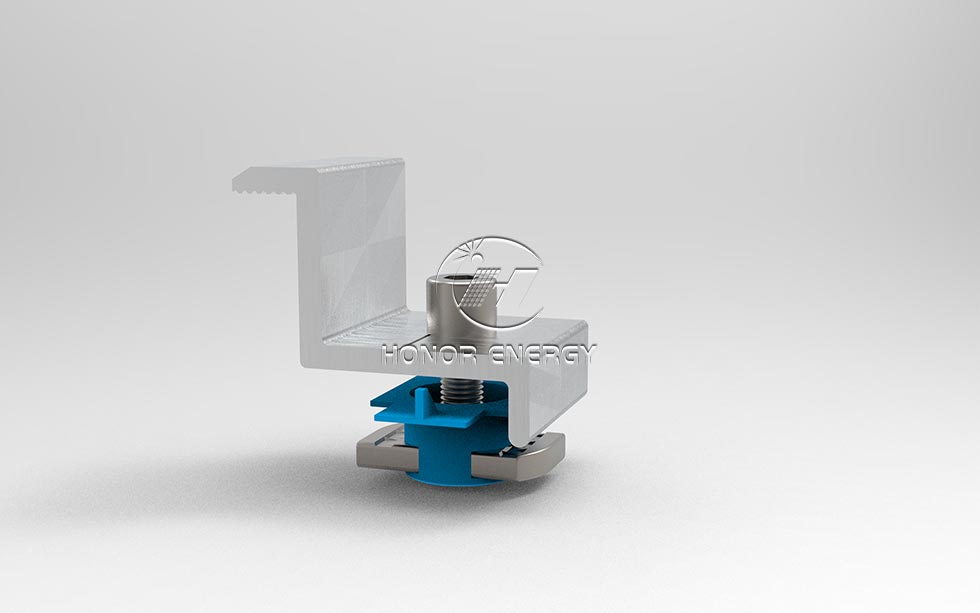

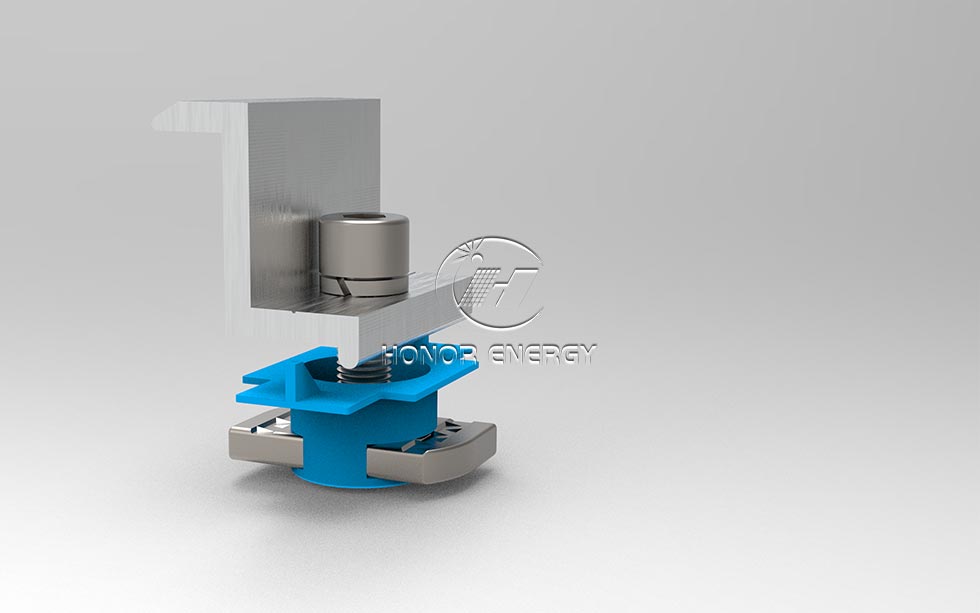

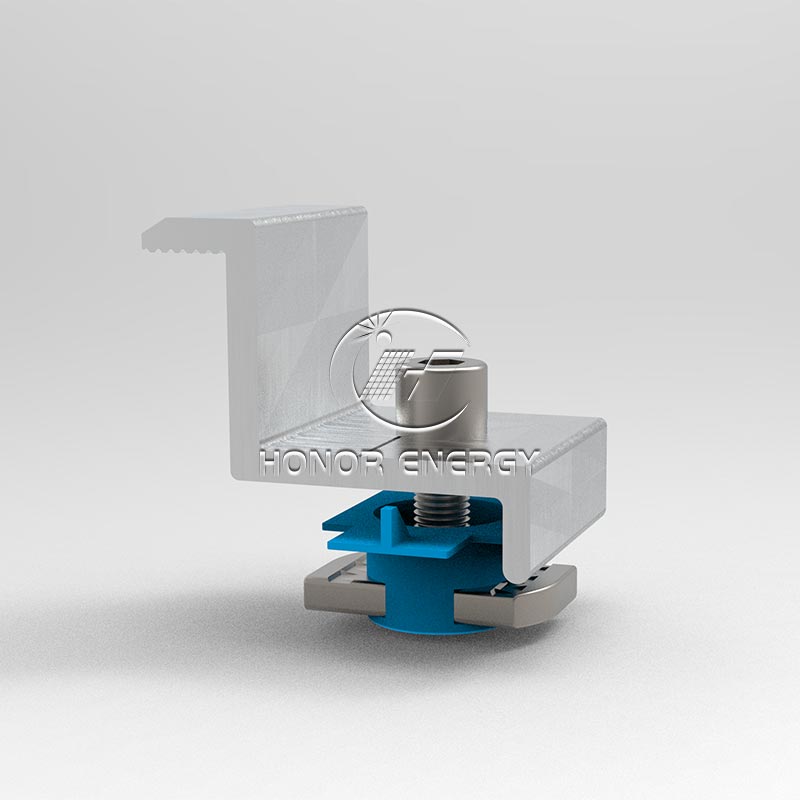

3. Πλαστικό άκρο σφιγκτήρα πτέρυγας: Με πλαστικές φλάντζες και παρεμβύσματα, είναι ανθεκτικό σε γρατζουνιές, μείωση του στρες και προστατεύει το πλαίσιο.

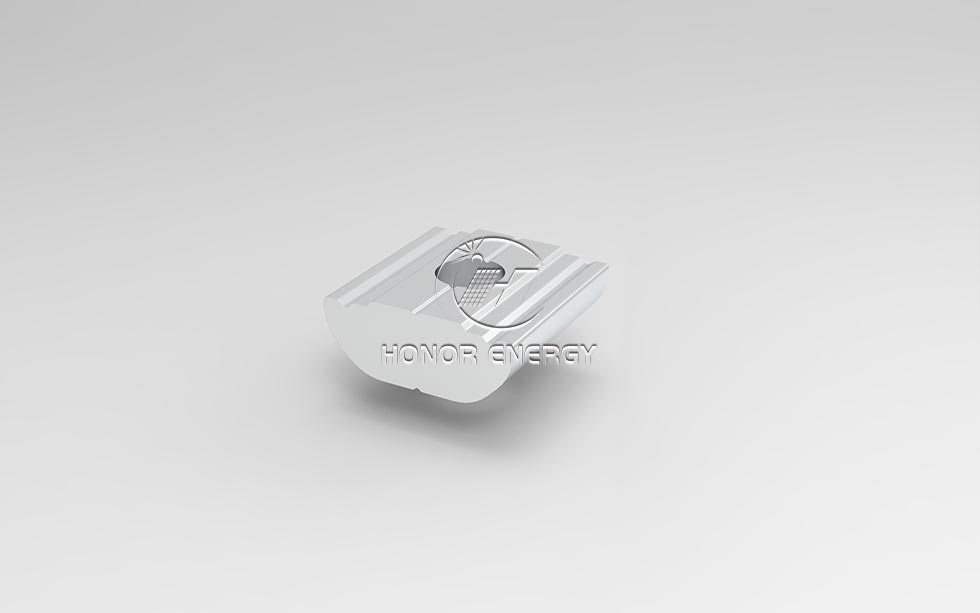

4. Rapid End Clamp: Ο σχεδιασμός snap-on/slot επιτρέπει την γρήγορη εγκατάσταση χωρίς εργαλεία και επιταχύνει την κατασκευή μεγάλης κλίμακας.

πλεονέκτημα

1. Πλήρες εύρος μοντέλων που καλύπτονται: Ρυθμιζόμενα, τυποποιημένα, πλαστικά πτερύγια και γρήγορα μοντέλα είναι όλα διαθέσιμα, συμβατά με εξαρτήματα που κυμαίνονται από 20 έως 55mm, πληρούν όλες τις απαιτήσεις για την αντίσταση στις γρατσουνιές και τη γρήγορη εγκατάσταση.
2. Διακοπές μπόνους: Το πλαστικό μοντέλο πτέρυγας διαθέτει ένα προστατευτικό πλαίσιο διπλού buffer, το ρυθμιζόμενο μοντέλο είναι με ακρίβεια ρύθμιση, το μαύρο μοντέλο έχει ένα ματ μίγμα τοπίου και το snap-on γρήγορης εγκατάστασης έχει δοκιμαστεί για ανθεκτικότητα μετά από 100.000 κύκλους.
3. Εγγύηση μυαλού: Πιστοποίηση IEC + Εγγύηση 12 ετών, αγορά χύδην με χαμηλή απώλεια και ειρήνη μυαλού

Οδηγίες εγκατάστασης

Πριν την εγκατάσταση

Ελέγξτε ότι το μοντέλο ταιριάζει με το πάχος του σφιγκτήρα ηλιακού άκρου (20-55mm) και καθαρίστε τους λεκέδες λαδιού και τη σκόνη στην επιφάνεια εγκατάστασης.

Διαδικασία εγκατάστασης

Τοποθέτηση: κεντρικό το σώμα του σφιγκτήρα μεταξύ της πλευράς του εξαρτήματος και της σιδηροτροχιάς οδηγού και ευθυγραμμίστε τις άκρες.
Προ-σταθεροποίηση: Σφίξτε χειροκίνητα τα μπουλόνια για να εφαρμόσετε τη δύναμη φωτός και να ισοπεδώσει τα εξαρτήματα.
Σφίξτε: Χρησιμοποιήστε ένα κλειδί ροπής για να σφίξετε στο 8-12n · m για να εξασφαλίσετε μια σφιχτή εφαρμογή χωρίς χαλαρότητα.

Ειδική έκδοση

Πλαστικό σφιγκτήρα άκρου πτέρυγας: Η πλαστική φλάντζα πρέπει να είναι εντελώς σύμφωνη με την άκρη του συστατικού.
Rapid End Clamp: Αφού πιέσετε στην υποδοχή της κάρτας, πατήστε την πόρπη μέχρι να κλειδώσει με ένα "κλικ", και στη συνέχεια να πιέσετε απαλά μέχρι να μην υπάρχει μετατόπιση.
