PV Roof Kliploks: Ταιριάξτε το προφίλ, εγκαταστήστε σωστά

Honor Energy, επαγγελματίας προμηθευτής που ειδικεύεται σεΕξαρτήματα εγκατάστασης φωτοβολταϊκών. Από kliploks οροφής έως ταιριαστές ράγες, προσφέρουμε μια πλήρη σειρά λύσεων μιας στάσης. Τα kliploks μας καλύπτουν γωνιακούς τύπους, όρθιες ραφές, τραπεζοειδείς και τα πιο πρόσφατα ολοκληρωμένα σχέδια, συμβατά με σχεδόν όλα τα κύρια φύλλα χάλυβα με προφίλ στην αγορά, με μη τυπική προσαρμογή επίσης διαθέσιμη. Από την πλευρά της σιδηροτροχιάς, διαθέτουμε ράγες αλουμινίου υψηλής αντοχής και συνδέσμους από ανοξείδωτο χάλυβα σε διάφορες προδιαγραφές για να ανταποκρίνονται σε διαφορετικές απαιτήσεις φορτίου και ανοίγματος. Είτε είστε εταιρεία EPC, είτε εγκαταστάτης είτε αυτός που πληρώνει πραγματικά τους λογαριασμούς – η Xiamen Honor Energy σας καλύπτει με σταθερά προϊόντα και γρήγορη, χωρίς προβλήματα υποστήριξη.

Τώρα, σχετικά με τα kliploks οροφής: η κύρια δουλειά τους είναι αρκετά απλή – δαγκώνουν στις υπερυψωμένες ράχες της χαλύβδινης οροφής και συγκρατούν ολόκληρο το σύστημα φωτοβολταϊκών σιδηροτροχιών και πάνελ. Ας το αναλύσουμε λίγο.
Αρχικά, κρατούν τα πάνελ σταθερά στη θέση τους. Αυτό είναι όλο το νόημα – φροντίστε οι μονάδες σας να παραμείνουν σε κατάσταση βροχής, ανέμου ή οποιουδήποτε καιρού.
Δεύτερον – και αυτό είναι μεγάλο για στέγες γωνιακού τύπου και όρθιας ραφής – αυτά τα kliploks δεν απαιτούν ούτε μία τρύπα. Χωρίς τρύπες σημαίνει ότι δεν υπάρχουν διαρροές. Διατηρείτε ανέπαφη την αρχική στεγανοποίηση της οροφής, η οποία είναι ακριβώς αυτό που θέλετε όταν έχετε να κάνετε με στέγες εργοστασίων ή αποθηκών. Αυτό τις καθιστά κατάλληλες για μεγάλες βιομηχανικές στέγες ή στέγες αποθήκης.

Βελτίωση της αντίστασης στον άνεμο – Ορισμένα kliploks είναι ειδικά σχεδιασμένα ως τύποι anti-lift, παρέχοντας επιπλέον ισχύ συγκράτησης έναντι ισχυρών δυνάμεων ανύψωσης σε καταιγίδες.

Χωρώντας διαφορετικά προφίλ νευρώσεων – τα kliploks μπορούν να κατασκευαστούν κατά παραγγελία για να ταιριάζουν στο ακριβές σχήμα και μέγεθος των νευρώσεων από χαλύβδινο φύλλο, εξασφαλίζοντας στενή εφαρμογή.
Πέρα από αυτά, τα kliploks χρησιμοποιούνται επίσης σε συστήματα προστασίας από τυφώνες, αντιολισθητικές συσκευές χιονιού, ακόμη και για τη στερέωση διακοσμητικών πάνελ αλουμινίου σε στέγες.

Βασικά χαρακτηριστικά του kliploks οροφής

Κανένας συμβιβασμός στη στεγανοποίηση – Αυτό είναι το μεγαλύτερο σημείο πώλησης. Δεδομένου ότι δεν ανοίγονται τρύπες, η αρχική αδιάβροχη μεμβράνη παραμένει άθικτη. Ειδικότερα, τα κλίπλοκ με μόνιμη ραφή δαγκώνουν απευθείας στις κλειδωμένες άκρες, εξαλείφοντας ουσιαστικά κάθε κίνδυνο διαρροής.



Γρήγορη εγκατάσταση – Πολλά εξαρτήματα μπορούν να προσυναρμολογηθούν στο εργοστάσιο. επιτόπου, απλά τα στερεώνετε στη θέση τους και σφίγγετε τα μπουλόνια. Αυτό εξοικονομεί χρόνο και εργασία.
Ελαφρύ και ανθεκτικό στη διάβρωση – Τα περισσότερα kliploks είναι κατασκευασμένα από κράματα αλουμινίου (π.χ. 6063-T5 ή 6005-T5) με ανοδιωμένο φινίρισμα επιφάνειας. Προσθέτουν λίγο επιπλέον φορτίο στην οροφή και περνούν δοκιμές ψεκασμού αλατιού 1000 ωρών ή περισσότερο.



Αλλά έχουν επίσης μειονεκτήματα – Αν και δεν είναι διεισδυτικά, τα kliploks δεν είναι μόνιμα κολλημένα στην οροφή. Υπό μακροχρόνια φορτία ανέμου, χιονιού ή σεισμικών φορτίων, μπορεί σταδιακά να χαλαρώσουν ή ακόμα και να αποκολληθούν. Επομένως, οι τακτικοί έλεγχοι είναι απαραίτητοι.
Η ικανότητα φόρτωσης πρέπει να ελεγχθεί εκ των προτέρων – Οι οροφές από χάλυβα με προφίλ έχουν περιορισμένη φέρουσα ικανότητα. Το πρόσθετο βάρος από το φωτοβολταϊκό σύστημα δεν πρέπει να υπερβαίνει το αρχικό φορτίο σχεδιασμού. Η πρακτική της βιομηχανίας προτείνει περίπου 0,15 kN/m² για νέα φορτία. Στην πραγματικότητα, το συνολικό βάρος των πάνελ συν το σύστημα τοποθέτησης κυμαίνεται συνήθως μεταξύ 20 και 35 kg ανά τετραγωνικό μέτρο. Να λαμβάνετε πάντα τα πρωτότυπα δομικά σχέδια και να εκτελείτε επαλήθευση φορτίου πριν την εγκατάσταση.

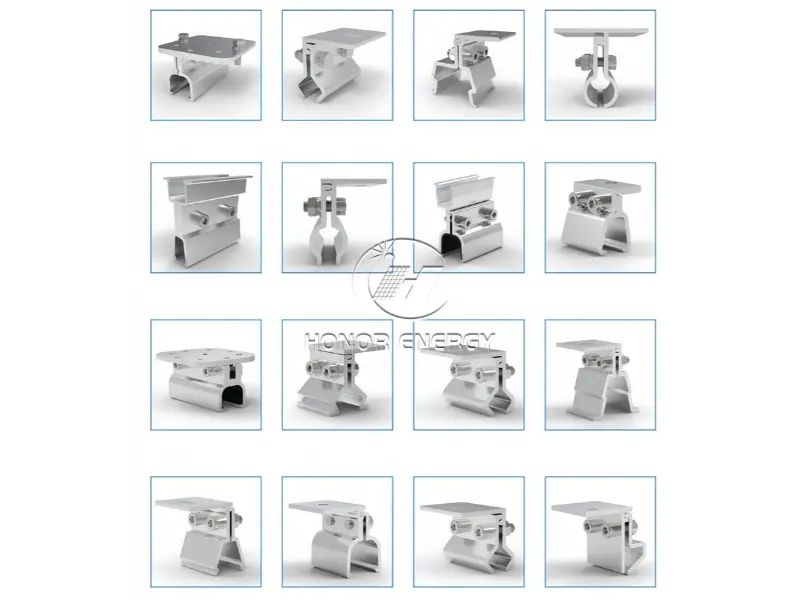

Κύριοι τύποι Kliploks στέγης

Η επιλογή του kliplok εξαρτάται εξ ολοκλήρου από το προφίλ του φύλλου χάλυβα. Τα διαφορετικά σχήματα νευρώσεων απαιτούν διαφορετικά σχέδια kliplok.

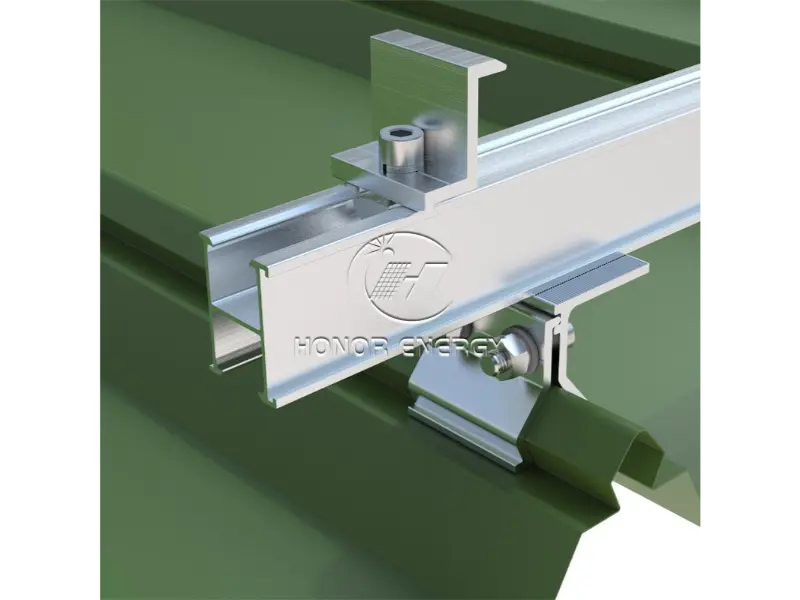

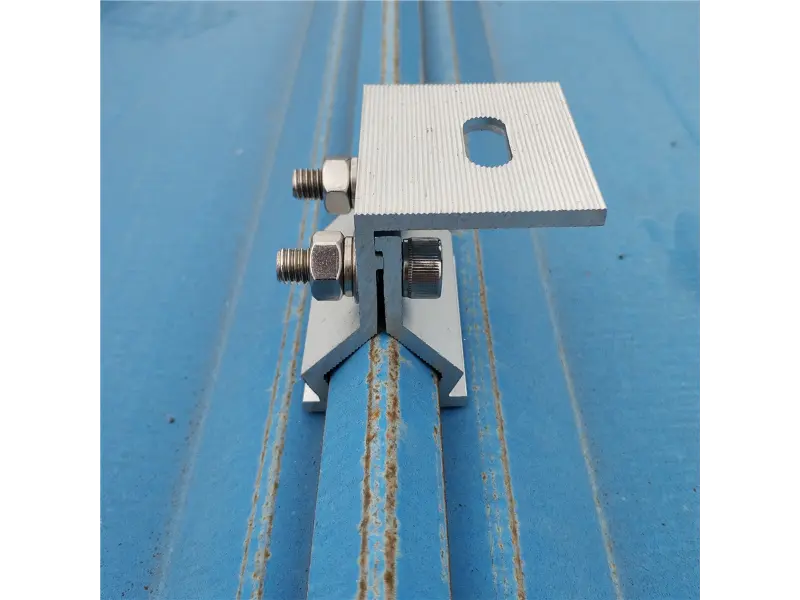

Κλιπλόκ γωνιακού τύπου

Αντιστοίχιση προφίλ οροφής: Χάλυβας με γωνιακό προφίλ (κοινά μοντέλα: 470, 760, 820, κ.λπ.).
Τα φύλλα γωνιακού τύπου συνοδεύονται από αυτό το γωνιακό νεύρο – είναι ένα τέλειο σχήμα για να το πιάσετε το kliplok. Τα kliploks μας έχουν σαγόνια που είναι σχεδιασμένα να δαγκώνουν ακριβώς πάνω σε αυτό το πλευρό, και το καλύτερο; Δεν τρυπάς ούτε μια τρύπα στην οροφή. Η εγκατάσταση είναι απλή: τοποθετήστε το αλουμινένιο κλίπλοκ πάνω από τη νεύρωση και σφίξτε τα μπουλόνια.
Σήμερα, διατίθενται ενσωματωμένα kliplok γωνιακού τύπου που εξαλείφουν εντελώς την ανάγκη τοποθέτησης ράγες – οι μονάδες μπορούν να στερεωθούν απευθείας στο kliplok, μειώνοντας σημαντικά τον χρόνο εγκατάστασης.

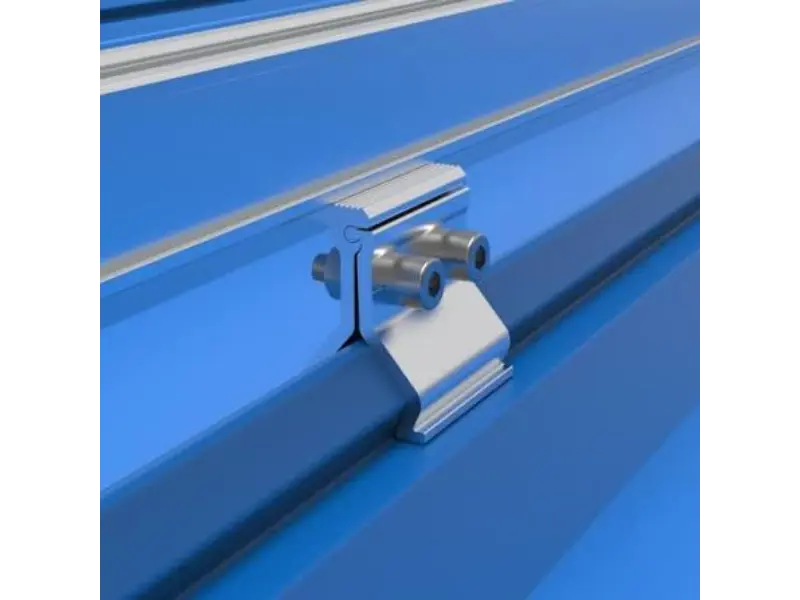

Όρθια-Ραφή kliploks

Αντίστοιχο προφίλ οροφής: Χάλυβα με προφίλ όρθιας ραφής (κοινά μοντέλα: 400, 430, κ.λπ.).
Οι νευρώσεις αυτών των φύλλων ανυψώνονται κατακόρυφα και συμπλέκονται. Τα kliploks απλά στερεώνονται στην κατακόρυφη ραφή – και πάλι, δεν απαιτείται διείσδυση. Σε έργα του πραγματικού κόσμου όπως η φωτοβολταϊκή εγκατάσταση στον τελευταίο όροφο ημιαγωγών Hefei BOE, χρησιμοποιήθηκαν ειδικά σχεδιασμένα kliploks όρθιας ραφής για το σύστημα στερέωσης.



Τραπεζοειδής (τύπου Τ) κλίπλοκ

Αντιστοίχιση προφίλ οροφής: Τραπεζοειδή φύλλα χάλυβα με προφίλ.
Τα τραπεζοειδή φύλλα έχουν απλές νευρώσεις σε σχήμα τραπεζοειδούς χωρίς τα περίπλοκα χαρακτηριστικά ασφάλισης των τύπων γωνίας ή όρθιας ραφής. Αυτές οι ραβδώσεις δεν παρέχουν ένα αξιόπιστο σημείο κλιμάκωσης. Επομένως, η τρέχουσα τυπική πρακτική είναι να χρησιμοποιείτε βίδες με αυτοκόλλητο που διαπερνούν το χαλύβδινο φύλλο και αγκυρώνουν στις τεγίδες από κάτω.
Το μειονέκτημα είναι προφανές – η γεώτρηση τρυπάει το αδιάβροχο στρώμα, δημιουργώντας μια πιθανή διαδρομή διαρροής. Για τραπεζοειδείς στέγες, τα πρόσθετα μέτρα στεγανοποίησης είναι κρίσιμα: τοποθετήστε λαστιχένια μαξιλαράκια EPDM μεταξύ του kliplok και του χαλύβδινου φύλλου και εφαρμόστε ανθεκτικό στις καιρικές συνθήκες δομικό στεγανωτικό σιλικόνης γύρω από κάθε οπή βίδας (που μπορεί να διαρκέσει πάνω από 10 χρόνια). Το 2023, ένας τυφώνας στο Nantong ανέτρεψε 12 φωτοβολταϊκά έργα - περισσότερο από το 60% των αστοχιών εντοπίστηκαν στη διάβρωση και τη θραύση στα σημεία διάτρησης.



Ενσωματωμένα kliploks

Αυτός είναι ένας νεότερος σχεδιασμός που εξαλείφει τις ράγες στερέωσης. Το kliplok σχηματίζεται ως ενιαίο κομμάτι, ελαφρύ και δυνατό. Οι φωτοβολταϊκές μονάδες μπορούν να τοποθετηθούν απευθείας στο kliplok, εξοικονομώντας κόστος υλικών και βελτιώνοντας την ικανότητα μεταφοράς φορτίου.





Συμβουλές επιλογής και εγκατάστασης

Ταιριάξτε τον τύπο kliplok με το προφίλ οροφής – Τα kliplok γωνιακού τύπου δεν πρέπει να χρησιμοποιούνται σε τραπεζοειδή φύλλα και τα kliplok τύπου T δεν είναι κατάλληλα για άλλα προφίλ. Η αναντιστοιχία οδηγεί σε χαλάρωση και διαρροές.
Μην γυρίζετε τα μπουλόνια πολύ δυνατά – συνήθως στοχεύουμε στα 20 έως 30 N·m. Πηγαίνετε πέρα ​​από αυτό και θα συνθλίψετε το φύλλο χάλυβα, το οποίο χαλάει τη στεγανοποίηση.
Και για όνομα του παραδείσου, μην παραλείψετε το σφραγιστικό. Αυτό το μικρό κενό μεταξύ του kliplok και της οροφής είναι ακριβώς εκεί που μπαίνει το νερό, οπότε γεμίστε το σωστά.
Επίσης, προσπαθήστε να αποφύγετε να εργάζεστε τις βροχερές μέρες. Η υγρασία σκοτώνει την κολλητική δύναμη του στεγανοποιητικού και αυτό είναι μια συνταγή για διαρροές αργότερα.

Τελευταίο πράγμα - συμβαδίστε με τους τακτικούς ελέγχους. Βάζετε τα μπουλόνια και το στεγανοποιητικό μια φορά κάθε έξι μήνες και κάνετε πάντα έναν επιπλέον γύρο μετά από μια μεγάλη καταιγίδα ή έντονη χιονόπτωση.
Μην αφήσετε το μέγεθός τους να σας ξεγελάσει – τα kliploks κάνουν τη βαριά άρση. Αποκτήστε σωστά τον τύπο και εγκαταστήστε τον καλά, και θα έχετε ένα σύστημα που είναι γρήγορο, στεγανό και αξιόπιστο. Λάθος, και θα το πληρώσετε – χαμηλότερης γενιάς, ζημιά στην οροφή ή χειρότερα, χαλάρωση των πάνελ. Το κόλπο είναι απλό: ταιριάξτε το kliplok σας με την οροφή, σφίξτε το σωστά και παραμείνετε στην κορυφή της συντήρησης.
