Ηλιακή πλάκα σύνδεσης

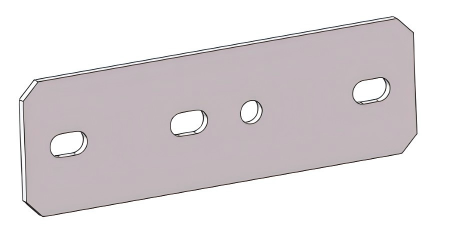

Το τμήμα που ονομάζεται Solar Connecting Plate είναι βασικά ένα ισχυρό, επίπεδο κομμάτι μετάλλου, σε σχήμα παχύ ορθογώνιο. Είναι κατασκευασμένο σκληρό από χάλυβα υψηλής αντοχής που είναι επικαλυμμένο για να αποτρέπει τη σκουριά. Πολλές τρύπες για μπουλόνια έχουν ανοίξει σε αυτό με ένα πολύ συγκεκριμένο, προγραμματισμένο σχέδιο. Η κύρια δουλειά του είναι να είναι ένας εξαιρετικά σταθερός σύνδεσμος. Λειτουργεί σαν ένας σύνδεσμος βαρέως τύπου που βιδώνει μεταξύ τους και κλειδώνει δύο κύρια μέρη της δομής στήριξης: τις οριζόντιες δοκούς που συγκρατούν τα ηλιακά πάνελ ψηλά και τους κάθετους στύλους που είναι αγκυρωμένοι στο έδαφος. Ενώνοντας αυτά τα μέρη σφιχτά, διασφαλίζει ότι όλο το βάρος και η δύναμη από τα πάνελ και τον άνεμο μεταφέρεται με ασφάλεια κάτω από ολόκληρη τη δομή και στο έδαφος.

Μέθοδος σύνδεσης

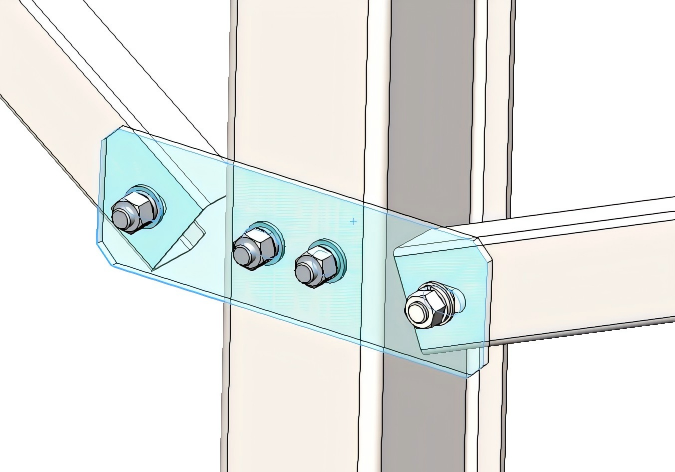

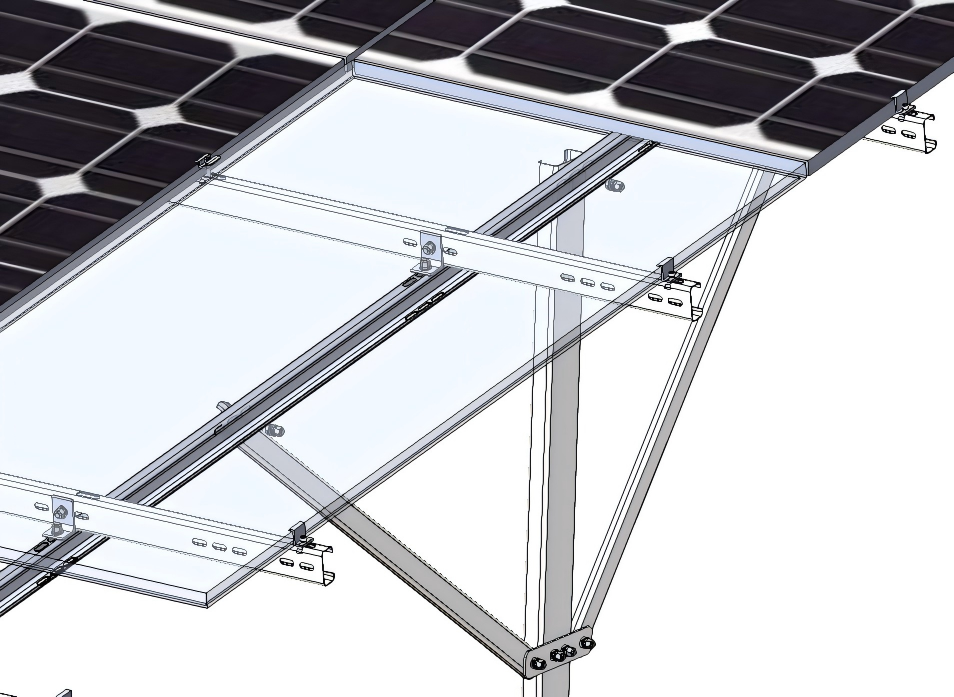

Η σύνδεση ηλιακής πλάκας βρίσκεται συνήθως σε συστήματα στήριξης εδάφους μονής στήλης ή σε συστήματα υποστήριξης εδάφους που απαιτούν πρόσθετο διαγώνιο στήριγμα. Αυτό συμβαίνει επειδή μεταφέρει αποτελεσματικά όλες τις δυνάμεις στην κύρια κολόνα, ενισχύοντας έτσι το μήκος της κύριας διαμήκους δοκού και στερεώνοντάς την στη θέση της. Πρέπει να έχει τουλάχιστον τέσσερις οπές: τις εξωτερικές οπές για τη σύνδεση του διαγώνιου στηρίγματος και τις δύο κεντρικές οπές για τη σύνδεση της κύριας κολόνας.

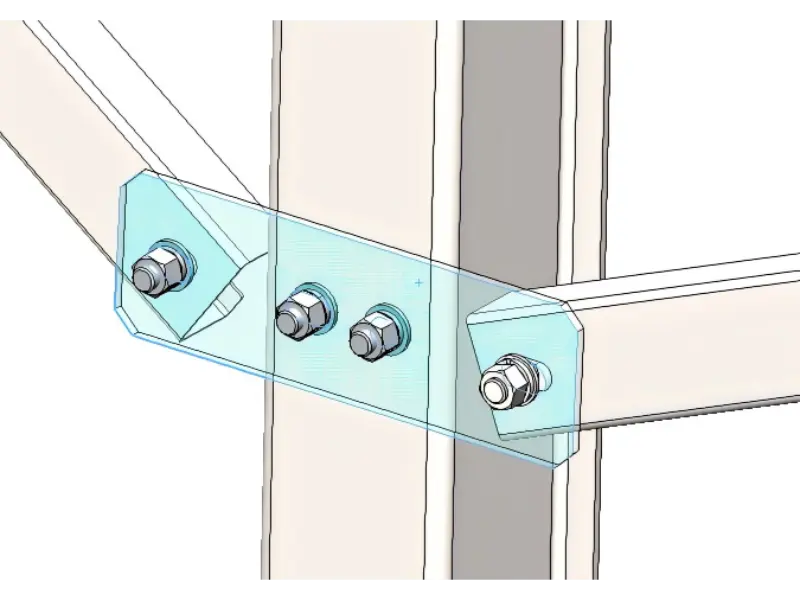

Οι οπές της πλάκας σύνδεσης Solar mount και στις δύο πλευρές είναι συνήθως διατεταγμένες σε ζεύγη, καθώς συνήθως μόνο δύο κεκλιμένα καλώδια πρέπει να στερεωθούν στη στήλη. Οι κεντρικές οπές είναι γενικά διατεταγμένες είτε οριζόντια ανά ζεύγη είτε κάθετα ανά ζεύγη. Αν και ο προσανατολισμός διαφέρει, η κατανομή των τάσεων παραμένει ουσιαστικά η ίδια. Σήμερα, οι οπές σχεδιάζονται τυπικά σε κατακόρυφη διάταξη για να αποφεύγεται η συγκέντρωση τάσεων κατά μήκος της ίδιας οριζόντιας γραμμής, ενισχύοντας έτσι τη σταθερότητα.

Σχεδιαστικά χαρακτηριστικά

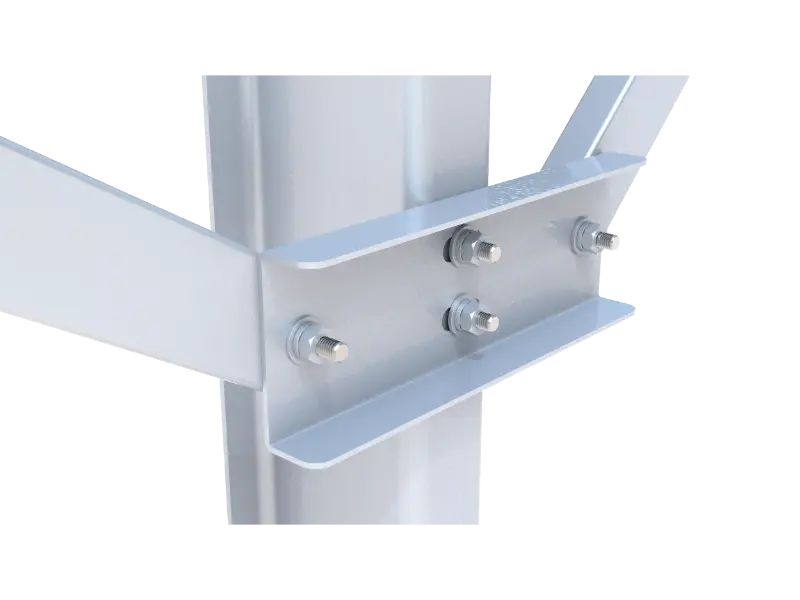

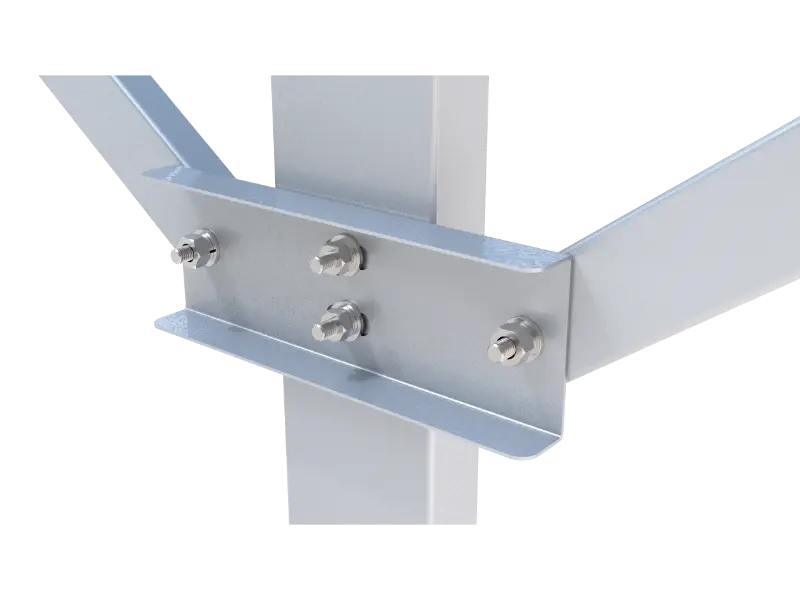

Η ηλιακή πλάκα σύνδεσης Mount έχει επίσης έξυπνο σχεδιασμό: τα πάνω και κάτω άκρα του είναι λυγισμένα ή διπλωμένα. Οι οικοδόμοι χρησιμοποιούν συχνά αυτό το σχήμα σε μέρη όπου πνέει πολύ δυνατός αέρας ή χιόνι. Οι διπλωμένες άκρες της πλάκας σύνδεσης λειτουργούν ακριβώς όπως οι ενισχυμένες γωνίες σε ένα ανθεκτικό κιβώτιο αποστολής. Αυτό δεν είναι μόνο για εμφάνιση. Στην πραγματικότητα κλειδώνει το μέταλλο σε ένα πολύ πιο άκαμπτο σχήμα που αντιστέκεται στην κάμψη.
