Solar Mounting L-Foot

Ασχολούμαστε με την εγκατάσταση ηλιακών εγκαταστάσεων εδώ και χρόνια και εδώ στο Xiamen Honor Energy. Η επιφάνεια του Solar Mounting L-Foot επεξεργάζεται με ανοδίωση για να βελτιωθεί η αντοχή στην οξείδωση και η ανθεκτικότητα σε εξωτερικούς χώρους. Με τη συμπαγή δομή σε σχήμα L, το πόδι PV L παρέχει μια σταθερή σύνδεση μεταξύ των ηλιακών σιδηροτροχιών και των δομών στήριξης. Είναι συμβατό με κοινές ράγες ηλιακής στερέωσης, συμπεριλαμβανομένων των προφίλ 41×41 mm και 41×62 mm, και χρησιμοποιείται ευρέως σε μεταλλικά συστήματα στέγης, εγκαταστάσεις στέγης από σκυρόδεμα και δομές ηλιακής στερέωσης στο έδαφος.

Solar Mounting L Κατασκευή ποδιού

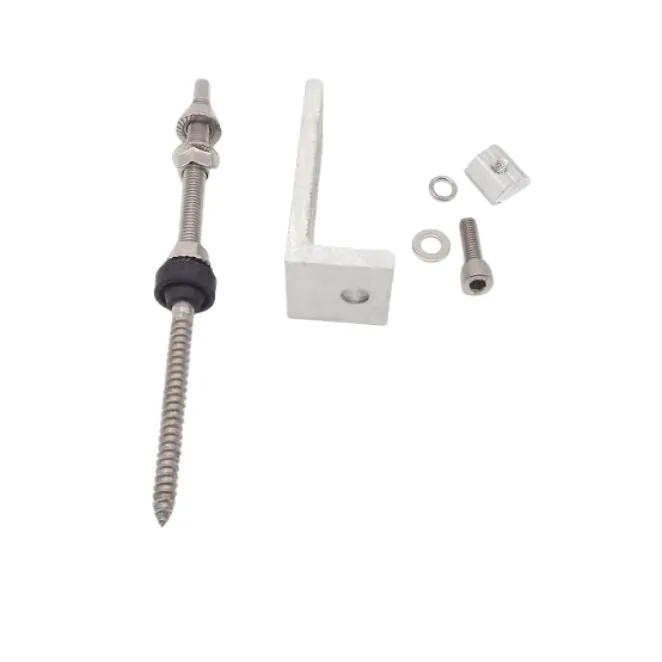

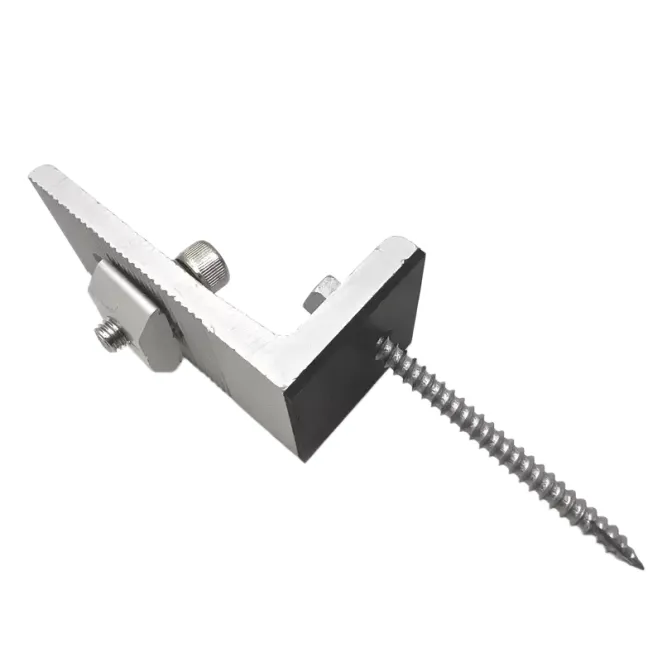

Το πόδι PV L είναι ένας ορθογώνιος βραχίονας που χρησιμοποιείται σε συστήματα ηλιακής στερέωσης για τη σύνδεση φωτοβολταϊκών σιδηροτροχιών με δομές στήριξης. Μεταφέρει μηχανικά φορτία από τις ηλιακές μονάδες και τις ράγες στην οροφή ή το θεμέλιο.

Η τυπική διαδρομή φορτίου είναι:

Solar Module → Rail → L Foot → Δομή οροφής / Θεμέλιο

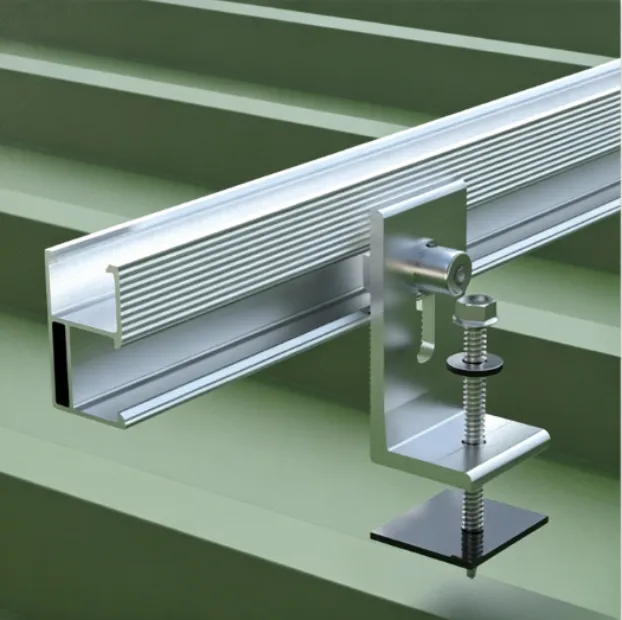

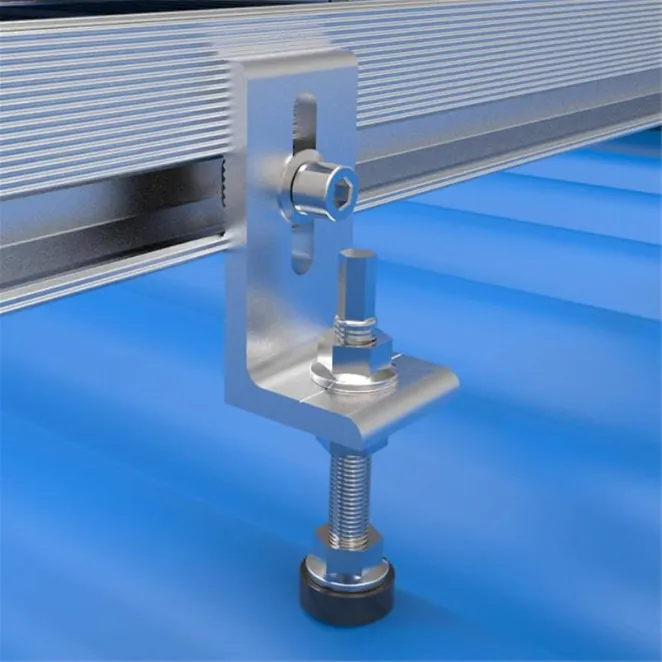

Η οριζόντια βάση στερεώνεται στην επιφάνεια στήριξης, ενώ το κατακόρυφο τμήμα συνδέεται με την ηλιακή ράγα μέσω μπουλονιών. Ο σχεδιασμός με σχισμή επιτρέπει τη ρύθμιση της θέσης κατά την εγκατάσταση, βελτιώνοντας την ευθυγράμμιση των σιδηροτροχιών και τη συμβατότητα με διαφορετικές συνθήκες οροφής.

Επεξεργασία Υλικών και Επιφανειών

6005-T5 κράμα αλουμινίου

Τα πόδια L της ηλιακής τοποθέτησης κατασκευάζονται κυρίως από κράμα αλουμινίου 6005-T5, το οποίο προσφέρει ισορροπία αντοχής, ελαφρύ σχεδιασμό και αντοχή στη διάβρωση.

Η ανοδιωμένη επιφάνεια σχηματίζει ένα προστατευτικό στρώμα οξειδίου που βελτιώνει την αντίσταση έναντι της υγρασίας, της οξείδωσης και της έκθεσης στο εξωτερικό περιβάλλον. Για εφαρμογές σε παράκτια ή εξαιρετικά διαβρωτικά περιβάλλοντα, μπορούν να επιλεγούν εναλλακτικές λύσεις από ανοξείδωτο χάλυβα σύμφωνα με τις απαιτήσεις του έργου.

Χαρακτηριστικά προϊόντος

Ρυθμιζόμενος σχεδιασμός σύνδεσης

Ο ενσωματωμένος σχεδιασμός σχισμής επιτρέπει την ευέλικτη τοποθέτηση μεταξύ του ποδιού L και της ηλιακής ράγας, συμβάλλοντας στη διατήρηση της ευθυγράμμισης σε διαφορετικές δομές τοποθέτησης.

Ελαφριά κατασκευή από αλουμίνιο

Η δομή από κράμα αλουμινίου μειώνει το βάρος των εξαρτημάτων διατηρώντας παράλληλα τη μηχανική αντοχή που απαιτείται για εφαρμογές φωτοβολταϊκής τοποθέτησης. Αυτό το καθιστά κατάλληλο για έργα ηλιακής ενέργειας μεγάλης κλίμακας, όπου το βάρος των εξαρτημάτων και η αποδοτικότητα εγκατάστασης είναι σημαντικά ζητήματα.

Συμβατότητα σιδηροδρόμου

Τα πόδια L της ηλιακής στερέωσης είναι συμβατά με τα κοινώς χρησιμοποιούμενα προφίλ ράγας φωτοβολταϊκών, όπως:

· Ράγες αλουμινίου 41×41 mm

· Ράγες αλουμινίου 41×62 mm

· Προσαρμοσμένα σιδηροδρομικά συστήματα

Χαρακτηριστικά Απόδοσης

Υποστήριξη δομικού φορτίου

Η απόδοση φορτίου ενός ποδιού L εξαρτάται από την ποιότητα του υλικού, το πάχος, τις διαστάσεις, τη μέθοδο στερέωσης και το σχεδιασμό του συστήματος.

Τα τυπικά συστήματα τοποθέτησης φωτοβολταϊκών που χρησιμοποιούν πόδια L είναι σχεδιασμένα για εφαρμογές με ταχύτητες ανέμου έως 60 m/s και φορτία χιονιού περίπου 1,4-1,5 kN/m². Η πραγματική απόδοση εξαρτάται από συγκεκριμένους δομικούς υπολογισμούς και περιβαλλοντικές συνθήκες για το έργο.

Αντοχή στη διάβρωση

Ο συνδυασμός ανοδιωμένου αλουμινίου και συνδετήρων από ανοξείδωτο χάλυβα παρέχει αντοχή στη διάβρωση για μακροχρόνιες εφαρμογές φωτοβολταϊκών σε εξωτερικούς χώρους. Η σωστή επιλογή υλικού συμβάλλει στη μείωση των κινδύνων διάβρωσης που προκαλούνται από την έκθεση στο περιβάλλον και τα ζητήματα συμβατότητας μετάλλων.

Διαδικασία Παραγωγής

Ηλιακά πόδια L κατασκευάζονται μέσω διεργασιών που περιλαμβάνουν σφράγιση, επεξεργασία εξώθησης και κατεργασία CNC.

Για την τυπική παραγωγή μεγάλου όγκου, η στάμπα παρέχει σταθερές διαστάσεις και αποτελεσματική κατασκευή. Η κατεργασία CNC χρησιμοποιείται για προσαρμοσμένα σχέδια, ειδικές διαστάσεις και απαιτήσεις χαμηλού όγκου.

Η ποιότητα κατασκευής εστιάζει σε:

· Ακρίβεια διαστάσεων

· Ακρίβεια σχισμής και οπής

· Συνέπεια επεξεργασίας επιφάνειας

· Δομική ακεραιότητα

Η διαδικασία ανοδίωσης βελτιώνει την επιφανειακή απόδοση των εξαρτημάτων αλουμινίου ενισχύοντας τη σκληρότητα, την αντίσταση στη διάβρωση και την αντοχή στις καιρικές συνθήκες.

Εφαρμογές

Ηλιακά Συστήματα Μεταλλικής Στέγης

Ηλιακά πόδια L χρησιμοποιούνται ευρέως σε τραπεζοειδείς και κυματοειδείς μεταλλικές στέγες. Η συμπαγής δομή τους επιτρέπει στις ράγες φωτοβολταϊκών να συνδέονται απευθείας με δομές στήριξης οροφής χρησιμοποιώντας κατάλληλους συνδετήρες.

Συστήματα Οροφής Μόνιμης Ραφής

Για οροφές όρθιας ραφής, τα πόδια L μπορούν να συνδυαστούν με σφιγκτήρες οροφής για να παρέχουν σύνδεση σιδηροτροχιάς χωρίς να διεισδύουν απευθείας στην επιφάνεια της οροφής.

Συστήματα στέγης από σκυρόδεμα

Σε στέγες από σκυρόδεμα, τα πόδια L μπορούν να εγκατασταθούν με κατάλληλες βάσεις στήριξης ή άγκυρες για τη σύνδεση φωτοβολταϊκών σιδηροτροχιών και τη στήριξη ηλιακών μονάδων.

Επίγειες Ηλιακές Κατασκευές

Ηλιακή βάση L-Foot μπορεί επίσης να χρησιμοποιηθεί σε ηλιακά συστήματα επίγεια όπου απαιτούνται ρυθμιζόμενες συνδέσεις ράγας και συμπαγή εξαρτήματα στήριξης.

Πώς να επιλέξετε Solar Mounting L-Feet

Επιλογή Υλικού

Για τυπικές φωτοβολταϊκές εφαρμογές, το κράμα αλουμινίου 6005-T5 με ανοδιωμένη επεξεργασία επιλέγεται συνήθως λόγω της αναλογίας αντοχής προς βάρος και της αντοχής στη διάβρωση.

Για παράκτιες περιοχές, βιομηχανικά περιβάλλοντα ή τοποθεσίες με υψηλότερη έκθεση στη διάβρωση, μπορεί να επιλεγεί ανοξείδωτος χάλυβας ή άλλα ανθεκτικά στη διάβρωση υλικά.

Επιλογή πάχους

Το τελικό πάχος θα πρέπει να επιλέγεται σύμφωνα με τις απαιτήσεις φορτίου συστήματος, τις συνθήκες στέγης και το σχέδιο τοποθέτησης.

Επιλογή διάστασης

Οι διαστάσεις του ποδιού L πρέπει να ταιριάζουν με το σύστημα ηλιακής σιδηροτροχιάς και τη δομή εγκατάστασης. Σημαντικές παράμετροι περιλαμβάνουν το μέγεθος βάσης, το κατακόρυφο ύψος, τη θέση της σχισμής και τον σχεδιασμό της οπής στερέωσης.

Οι προσαρμοσμένες διαστάσεις μπορούν να αναπτυχθούν σύμφωνα με διαφορετικές δομές ηλιακής στερέωσης.

Οδηγός γρήγορης επιλογής

FAQ

Q1. Τι είναι ένα ηλιακό πόδι L;

Ένα ηλιακό πόδι στήριξης L είναι ένας βραχίονας αλουμινίου σε σχήμα L που χρησιμοποιείται για τη σύνδεση φωτοβολταϊκών σιδηροτροχιών με κατασκευές οροφής ή θεμέλια τοποθέτησης. Χρησιμεύει ως βασικό στοιχείο σύνδεσης σε συστήματα ηλιακής τοποθέτησης.

Ε2. Τι υλικό χρησιμοποιείται για τα πόδια PV L;

Τα περισσότερα πόδια PV L είναι κατασκευασμένα από κράμα αλουμινίου 6005-T5 λόγω της μηχανικής αντοχής, των ελαφριών ιδιοτήτων και της αντοχής στη διάβρωση.

Ε3. Πού χρησιμοποιούνται τα πόδια L;

Ηλιακή βάση L-foot χρησιμοποιούνται συνήθως σε συστήματα μεταλλικής στέγης, ηλιακές εγκαταστάσεις οροφής από σκυρόδεμα, επίγειες φωτοβολταϊκές κατασκευές και εμπορικά φωτοβολταϊκά έργα.

Q4. Μπορούν να προσαρμοστούν τα πόδια L για ηλιακή βάση;

Ναί. Οι διαστάσεις, το πάχος, ο σχεδιασμός της σχισμής, η επεξεργασία επιφανειών και οι μέθοδοι σύνδεσης μπορούν να προσαρμοστούν σύμφωνα με διαφορετικές δομές ηλιακής στερέωσης.

Q5. Ποια είναι η αναμενόμενη διάρκεια ζωής των ποδιών L αλουμινίου;

Όταν επιλεγούν σωστά με κατάλληλα υλικά, επεξεργασία επιφανειών και συμβατά εξαρτήματα στερέωσης, τα πόδια ανοδιωμένου αλουμινίου L μπορούν να ικανοποιήσουν τις μακροπρόθεσμες απαιτήσεις λειτουργίας των φωτοβολταϊκών συστημάτων.

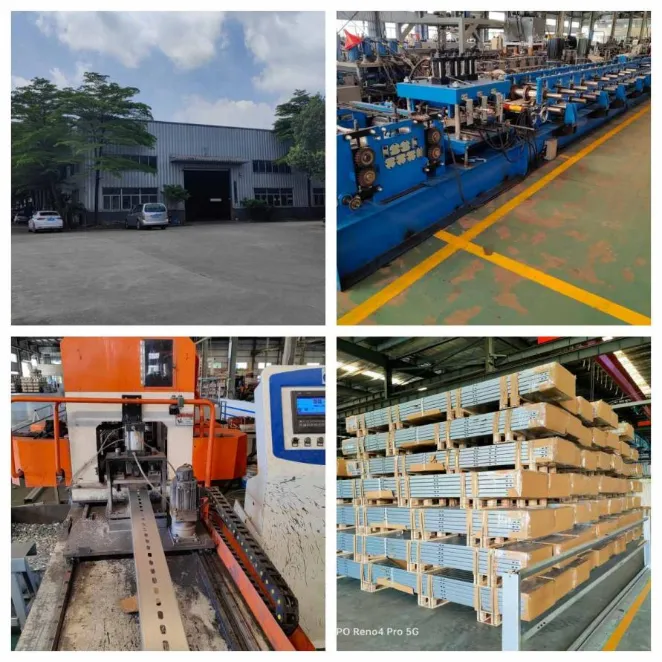

Εργοστάσιο & Ποιοτικός Έλεγχος

Η Xiamen Honor Energy παράγει αξεσουάρ ηλιακής τοποθέτησης μέσω ελεγχόμενων διαδικασιών παραγωγής, συμπεριλαμβανομένης της επιθεώρησης πρώτων υλών, της μορφοποίησης ή της μηχανικής κατεργασίας, της επεξεργασίας επιφανειών και της τελικής επαλήθευσης ποιότητας.

Ο ποιοτικός έλεγχος επικεντρώνεται στη συνοχή του υλικού, την ακρίβεια διαστάσεων, την ποιότητα της επιφανειακής επεξεργασίας και την απόδοση του προϊόντος.

Οι επιλογές συσκευασίας περιλαμβάνουν την εξαγωγή ξύλινων παλετών και παλετών χάλυβα για την προστασία των εξαρτημάτων κατά τη μεταφορά.

Πιστοποιήσεις

Η Xiamen Honor Energy ακολουθεί τα πρότυπα διαχείρισης ποιότητας για την παραγωγή εξαρτημάτων ηλιακής τοποθέτησης, όπως:

· Σύστημα Διαχείρισης Ποιότητας ISO 9001

· Απαιτήσεις συμμόρφωσης που σχετίζονται με το CE

· Τυπικές αναφορές JIS
