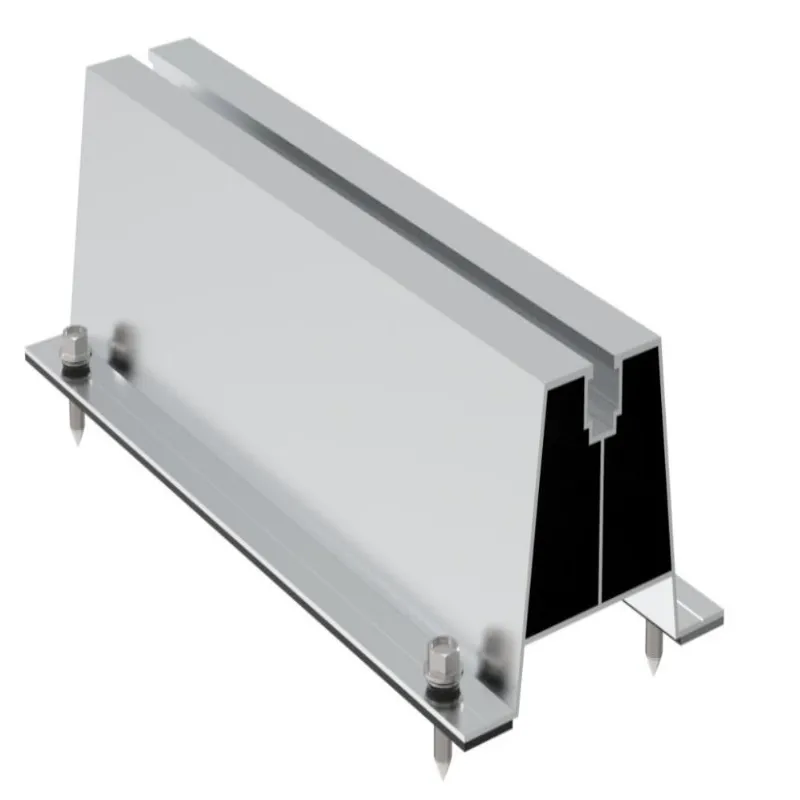

Ηλιακή ράγα στήριξης αλουμινίου U70

Ηλιακές ράγες αλουμινίου U70 της Xiamen Honor Energy για προμήθειες χονδρικής. Παρέχει αξιόπιστη απόδοση σε παράκτια περιβάλλοντα με ψεκασμό αλατιού, βροχερές ζώνες, περιοχές με υψηλή θερμοκρασία και περιοχές επιρρεπείς σε παγετό. Ωστόσο, δεν είναι κατάλληλο για χώρους με σοβαρή χημική διάβρωση, εκτός εάν εφαρμοστεί πρόσθετη προστατευτική επεξεργασία. Εκτός από το μοντέλο U70, παρέχουμε επίσης εναλλακτικές παραλλαγές, συμπεριλαμβανομένων των U30 και U50. Επιπλέον, είμαστε σε θέση να προσφέρουμε επαγγελματικές τεχνικές προτάσεις με βάση τις πραγματικές επιτόπιες συνθήκες σας.

Προδιαγραφές προϊόντος

Φόντα

Ο οικονομικός σχεδιασμός mini-rail μειώνει την κατανάλωση αλουμινίου και το φορτίο οροφής.

Η γρήγορη επιτόπια εγκατάσταση εξοικονομεί κόστος εργασίας για μεγάλα εμπορικά έργα ταράτσας.

Τέλεια εφαρμογή για τραπεζοειδείς/κυματοειδείς μεταλλικές στέγες, με αδιάβροχα παρεμβύσματα EPDM.

Υψηλής αντοχής κράμα αλουμινίου 6005 T5, καλή απόδοση φορτίου ανέμου και χιονιού.

Universal T-slot, συμβατή με τους περισσότερους σφιγκτήρες φωτοβολταϊκών και ηλιακές μονάδες.

Προφίλ μικρού μήκους, βολικό για συσκευασία και μεταφορά, μικρότερος κίνδυνος παραμόρφωσης.

Πώς να εγκαταστήσετε τη ράγα στήριξης U70 Aluminium Solar Mounting

Βήμα 1: Εντοπίστε τις τεγίδες κάτω από τη μεταλλική οροφή και σημειώστε τις θέσεις διάτρησης. Οι βίδες πρέπει να στερεώνονται σε τεγίδες, όχι μόνο στο φύλλο της οροφής.

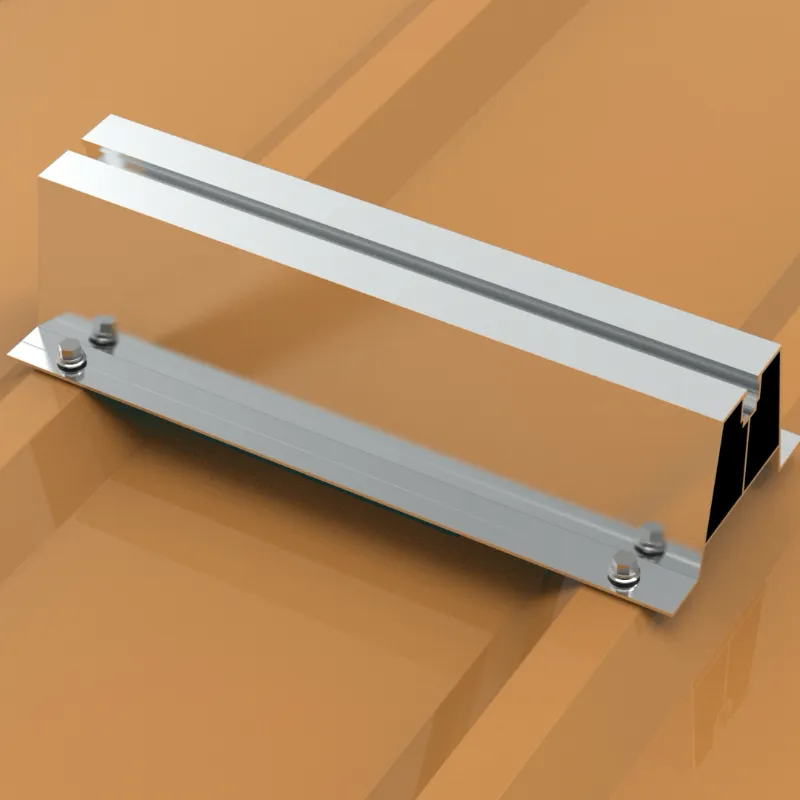

Βήμα 2: Τοποθετήστε τη ράγα U70 στη σημειωμένη θέση. Στερεώστε την τεγίδα της οροφής με βίδες αυτοδιάτρησης μαζί με αδιάβροχα παρεμβύσματα EPDM. Σφίξτε στην απαιτούμενη ροπή.

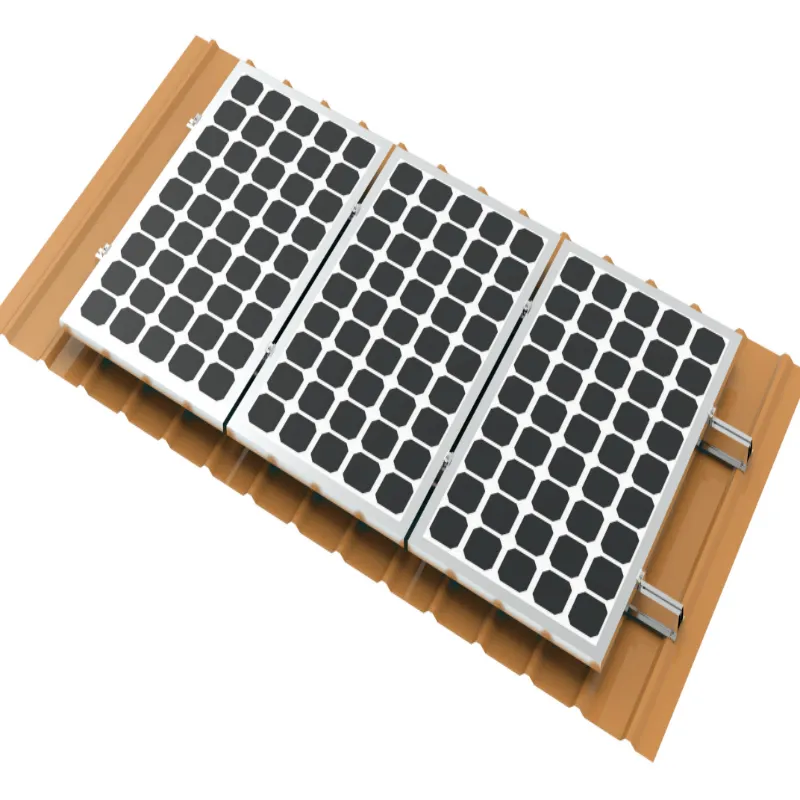

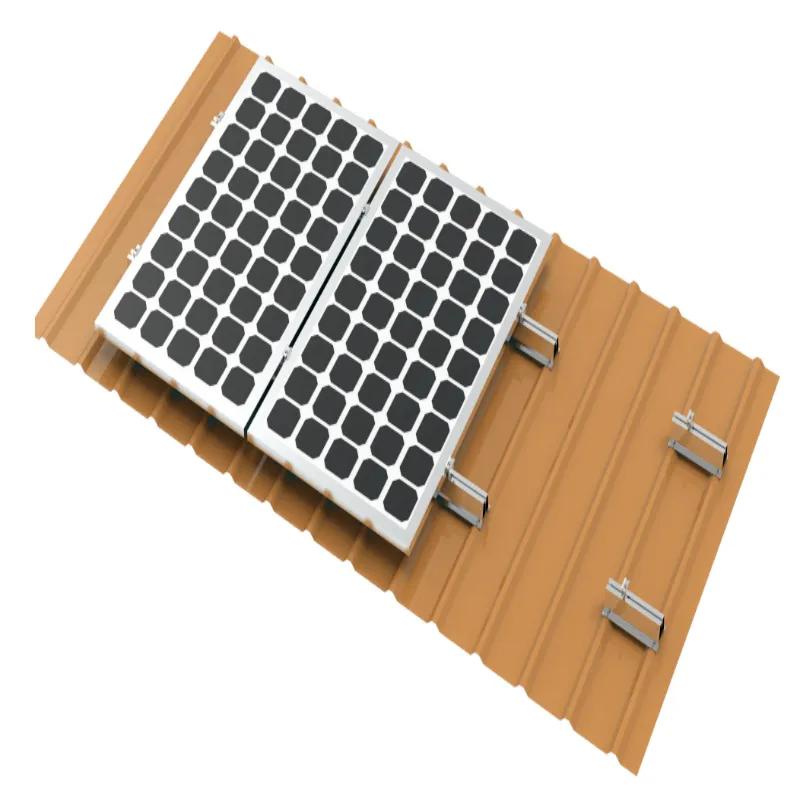

Βήμα 3: Τοποθετήστε πολλαπλές ράγες U70 σύμφωνα με τη διάσταση της ηλιακής μονάδας. Βεβαιωθείτε ότι κάθε γωνία της μονάδας υποστηρίζεται από ράγα. Τοποθετήστε φωτοβολταϊκές μονάδες στην κορυφή των σιδηροτροχιών U70.

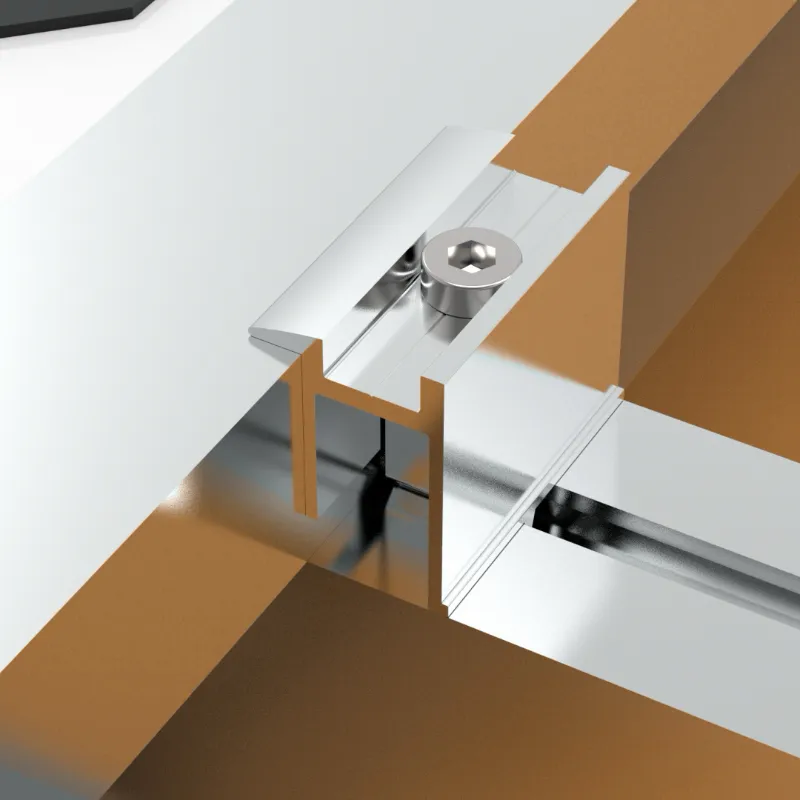

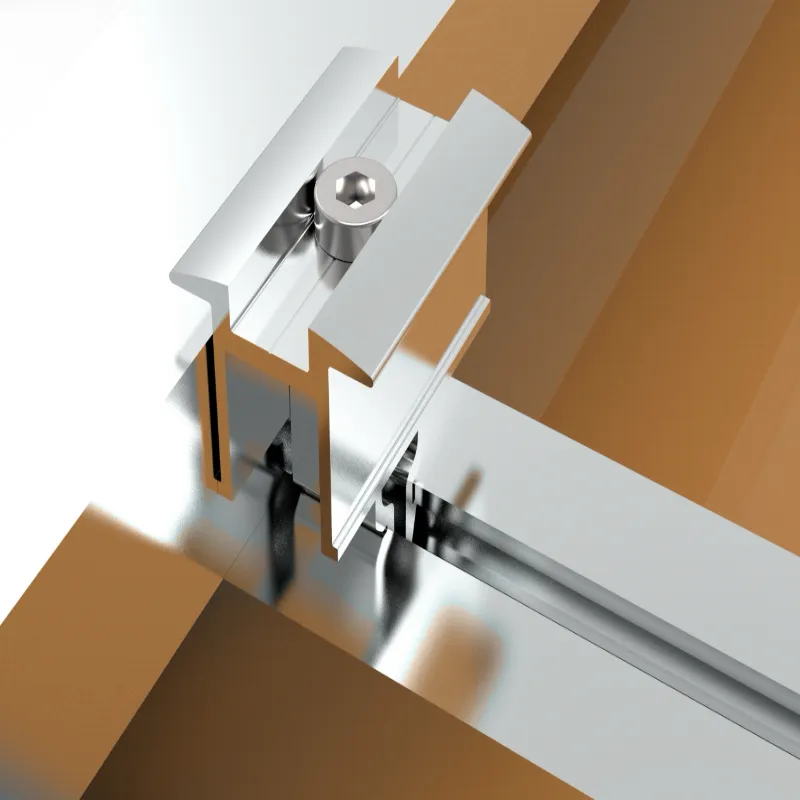

Βήμα 4: Τοποθετήστε ακραίους σφιγκτήρες γρήγορης εγκατάστασης και μεσαίους σφιγκτήρες και σφίξτε με την καθορισμένη ροπή για να κρατήσετε σταθερά τα πλαίσια των μονάδων.

Βήμα 5: Ελέγξτε ξανά τη ροπή της βίδας και την ακεραιότητα της φλάντζας. ολοκληρώθηκε η εγκατάσταση.

Η πιστοποίηση

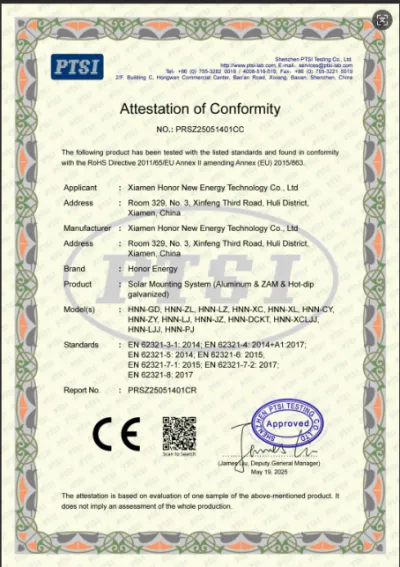

Οι ράγες ηλιακών πάνελ αλουμινίου U70 κατασκευάζονται με διαχείριση ποιότητας και είναι πιστοποιημένοι σύμφωνα με το πρότυπο ISO9001.

Το πλοίο είναι έξω.

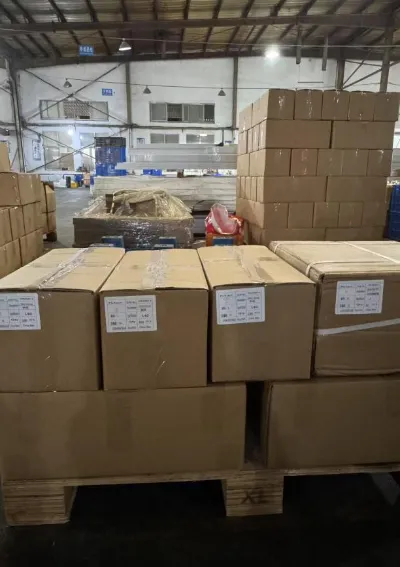

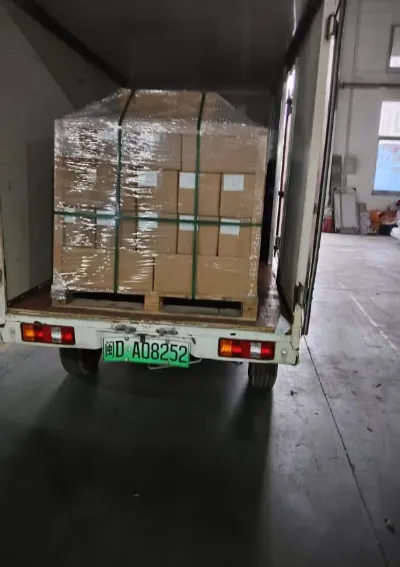

Λόγω του μικρού μήκους των μίνι ράγες τύπου U, συσκευάζονται σε χαρτοκιβώτια και στερεώνονται σε ξύλινες παλέτες για να διατηρούν τα εμπορεύματα τακτοποιημένα και να αποτρέπουν την παραμόρφωση κατά τη μεταφορά.

FAQ

Ε1: Για τι είδους στέγη είναι κατάλληλη αυτή η μίνι ράγα σχήματος U;

Α: Είναι κυρίως σχεδιασμένο για τραπεζοειδείς και κυματοειδείς μεταλλικές στέγες. Οι βίδες πρέπει να στερεωθούν σε τεγίδες στέγης. Δεν είναι κατάλληλο για λεπτά φύλλα χωρίς τεγίδες ή επίπεδες στέγες από μπετόν.

Ε2: Τι υλικό και ποιο φινίρισμα επιφάνειας υιοθετεί η ράγα;

Α: Κράμα αλουμινίου 6005 T5 με ανοδιωμένη επεξεργασία επιφάνειας, με καλή αντοχή στη διάβρωση για μακροχρόνια χρήση σε εξωτερικούς χώρους.

Ε3: Ποια είναι η περίοδος εγγύησης;

Α: 10 χρόνια εγγύηση υλικού για τις ράγες. Εξαιρούνται οι ζημιές που προκαλούνται από την εγκατάσταση και οι τεχνητές ζημιές.

Ε4: Απαιτείται συγκόλληση κατά την εγκατάσταση;

Α: Δεν χρειάζεται καθόλου συγκόλληση. Στερεώστε τις ράγες με βίδες αυτοδιάτρησης και στερεώστε τις φωτοβολταϊκές μονάδες με μπουλόνια T και σφιγκτήρες. Όλες οι συνδέσεις είναι μπουλόνια.

Ε5: Χρειάζεται να συνδεθούν οι ράγες για επέκταση;

Α: Δεν απαιτούνται σύνδεσμοι σύνδεσης. Ως μίνι ράγες μικρής διατομής, θα τοποθετούνται απευθείας κάτω από κάθε γωνία των ηλιακών μονάδων.

Ε6: Ποια είναι η μέθοδος συσκευασίας; Α: Οι ράγες συσκευάζονται σε χαρτοκιβώτια και στερεώνονται σε ξύλινες παλέτες για να διατηρούνται τακτοποιημένες και να αποφεύγεται η παραμόρφωση κατά τη μεταφορά.

Ε7: Ποιες ηλιακές φωτοβολταϊκές μονάδες είναι συμβατές;

A: Συμβατό με τις περισσότερες κύριες φωτοβολταϊκές μονάδες με ύψος πλαισίου 30–45 mm, σε συνδυασμό με τους αντίστοιχους μεσαίους σφιγκτήρες και τελικούς σφιγκτήρες.

Ε8: Είναι αξιόπιστη η απόδοσή του σε φορτίο ανέμου;

Α: Η απόδοση του φορτίου ανέμου εξαρτάται από τη διάταξη της τεγίδας και τις θέσεις των βιδών. Οι βίδες πρέπει να στερεώνονται σε χαλύβδινες τεγίδες και όχι μόνο σε φύλλα οροφής. Κατασκευάστε σύμφωνα με το σχεδιασμένο διάστημα για να ικανοποιήσετε τις τοπικές απαιτήσεις φορτίου ανέμου.

Ε9: Μπορείτε να κόψετε ράγες σε μήκη που καθορίζονται από τον πελάτη;

Α: Προσαρμοσμένη υπηρεσία κοπής είναι διαθέσιμη, με ανοχή μήκους ± 2 mm. Ενημερώστε μας για τις απαιτούμενες διαστάσεις σας.
