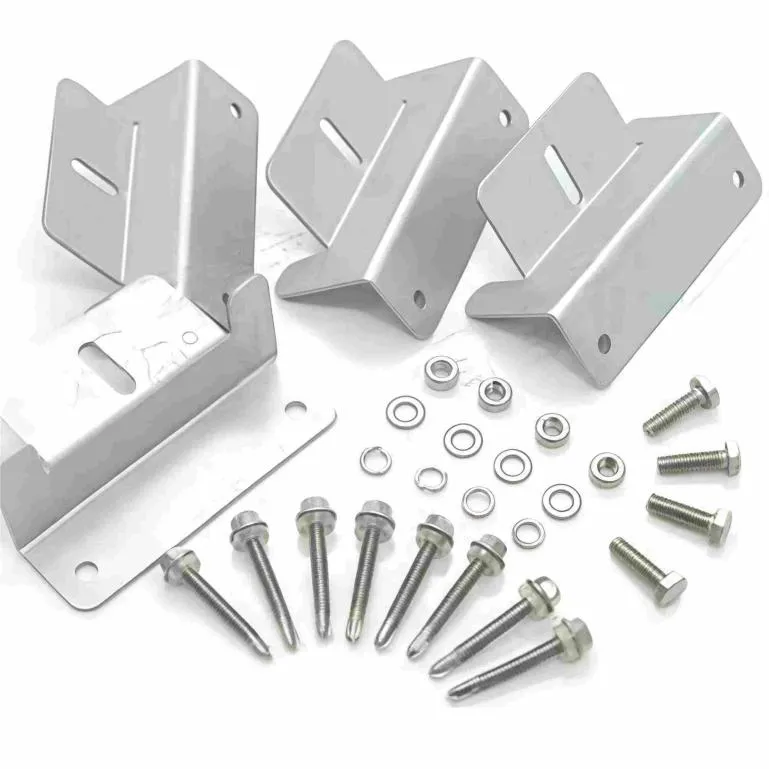

Στήριγμα Z για τοποθέτηση σε ηλιακό πάνελ

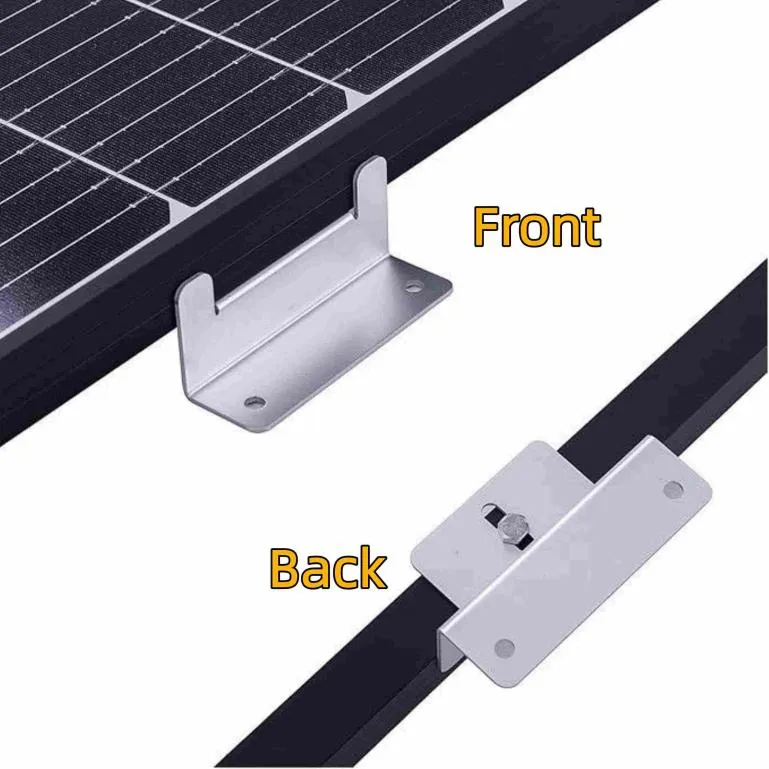

Αυτό το στήριγμα ηλιακού πάνελ αλουμινίου με βραχίονα Z από την Xiamen Honor Energy υποστηρίζει προσαρμογή και χονδρική πώληση. Σε αντίθεση με τη βάση κοινής ράγας, αυτός ο φωτοβολταϊκός βραχίονας στερεώνεται απευθείας στην οροφή ενός RV ή ενός εμπορευματοκιβωτίου αποστολής. Η δομή σε σχήμα Ζ δημιουργεί ένα κενό μεταξύ του πίνακα και της επιφάνειας της οροφής για τη δρομολόγηση των καλωδίων και την απαγωγή θερμότητας. Κατά την εγκατάσταση, οι βίδες ή τα μπουλόνια με αυτοεπιπεδούμενες βίδες περνούν από τις κάτω οπές και κλειδώνουν απευθείας στην οροφή του οχήματος ή του δοχείου—δεν χρειάζονται ράγες στερέωσης. Για RV και εμπορευματοκιβώτια με επίπεδες οροφές και περιορισμένη χωρητικότητα φόρτωσης, αυτή η μέθοδος μειώνει τον αριθμό των εξαρτημάτων και το συνολικό βάρος. Κατάλληλο για ηλιακούς εγκαταστάτες και συνεργεία μετατροπής που θέλουν να αγοράσουν μια λύση τοποθέτησης χωρίς ράγες.

Εφαρμογή

l Οροφές RV: Τοποθετούνται απευθείας στην επίπεδη οροφή για την τροφοδοσία των εσωτερικών συστημάτων.

l Κορυφές κοντέινερ αποστολής: Για σπίτια κοντέινερ ή κινητές μονάδες αποθήκευσης ενέργειας.

l Ειδικά οχήματα: τροχόσπιτα, μηχανικά οχήματα κ.λπ.

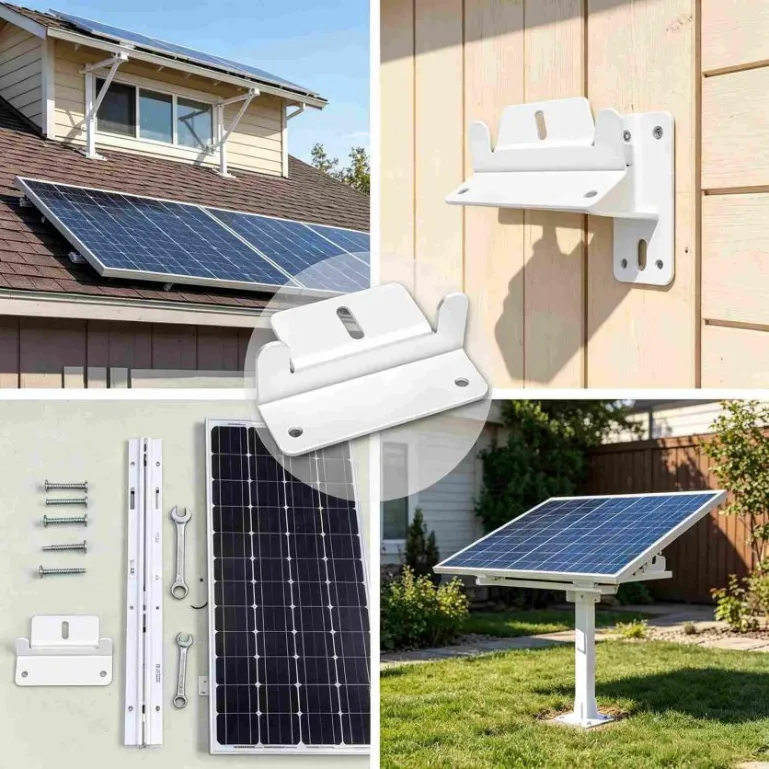

l Προσωρινά κτίρια: Προκατασκευασμένα σπίτια, θάλαμοι φύλαξης και άλλες ηλιακές εγκαταστάσεις με επίπεδη οροφή.

Τεχνικές Παράμετροι

FAQ

1. Αυτό το στήριγμα Z βιδώνεται απευθείας σε μια οροφή RV. Πώς χειρίζεστε τη στεγανοποίηση;

Το ίδιο το στήριγμα δεν είναι αδιάβροχο. Κατά την εγκατάσταση, εφαρμόστε στεγανωτικό (όπως βουτύλιο ή σιλικόνη) γύρω από τις οπές των βιδών πριν ανοίξετε τις βίδες. Συνιστάται επίσης η προσθήκη αδιάβροχης φλάντζας ή λωρίδας μεταξύ της βάσης του βραχίονα και της επιφάνειας της οροφής, έτσι ώστε το νερό της βροχής να μην διαρρέει τις οπές. Εάν η οροφή RV είναι από υαλοβάμβακα ή μέταλλο, καθαρίστε καλά την επιφάνεια πριν εφαρμόσετε στεγανωτικό για καλύτερη πρόσφυση.

2. Χωρίς ράγες, είναι αρκετά δυνατή η απευθείας τοποθέτηση σε οροφή κοντέινερ;

Η χωρητικότητα φορτίου εξαρτάται από δύο πράγματα: το πάχος και το υλικό της οροφής του δοχείου και τη μέθοδο στερέωσης. Για τυπικά χαλύβδινα δοχεία, το πάνελ οροφής έχει συνήθως πάχος 1,6 mm έως 2,0 mm. Η χρήση βιδών με αυτοκόλλητη βίδα με στεγανωτικό, σε συνδυασμό με την κατανομή δύναμης πολλαπλών σημείων του βραχίονα Z, είναι γενικά επαρκής για ηλιακούς συλλέκτες κανονικού μεγέθους. Για στέγες από αλουμίνιο ή υαλοβάμβακα, ελέγξτε πρώτα το πάχος του πάνελ. Εάν χρειάζεται, προσθέστε μια πλάκα στήριξης στο εσωτερικό ή χρησιμοποιήστε παξιμάδια με πριτσίνια για να αποτρέψετε το τράβηγμα των βιδών.

3. Τι γίνεται αν η οροφή του RV ή του κοντέινερ δεν είναι τελείως επίπεδη;

Οι μικρές ανομοιομορφίες είναι συνήθως καλές. Η βάση του βραχίονα Z έχει επιφάνεια επαφής που μπορεί να τοποθετηθεί στο ίδιο επίπεδο μετά τη σύσφιξη. Ωστόσο, εάν η οροφή έχει αξιοσημείωτη καμπύλη ή ανομοιόμορφα σημεία, είναι προτιμότερο να προσθέσετε ροδέλες κάτω από τη βάση του βραχίονα ή να επιλέξετε ένα παχύτερο στήριγμα αλουμινίου (π.χ. 3,0 mm) για να μειώσετε την ανομοιόμορφη πίεση στο πάνελ μετά την εγκατάσταση. Πριν από τη διάτρηση, τοποθετήστε το στήριγμα στην οροφή για να ελέγξετε την εφαρμογή.
