Σφιγκτήρες μέσης και τελικοί σφιγκτήρες

Ας είμαστε ειλικρινείς—όταν οι άνθρωποι μιλούν για συστήματα τοποθέτησης φωτοβολταϊκών, όλη η προσοχή στρέφεται στις ράγες, στους στύλους, στα θεμέλια. Αλλά τα μέρη που συγκρατούν πραγματικά τους ηλιακούς συλλέκτες στη θέση τους είναι οι σφιγκτήρες—μεσαίους σφιγκτήρες και άκρο clενισχυτές. Στην Xiamen Honor Energy, βρισκόμαστε σε αυτήν την επιχείρηση αρκετό καιρό για να γνωρίζουμε ένα πράγμα: εάν οι σφιγκτήρες σας αποτύχουν, ολόκληρη η συστοιχία σας είναι προβληματική.

Τι ακριβώς είναι οι μεσαίοι σφιγκτήρες και οι τελικοί σφιγκτήρες και γιατί χρειάζεστε και τα δύο;

Ειλικρινά, και οι δύο κάνουν την ίδια βασική δουλειά: κρατούν τα ηλιακά πάνελ κάτω στις ράγες. Αλλά το πού κάθονται κάνει τη διαφορά. Οι μεσαίοι σφιγκτήρες μπαίνουν ανάμεσα σε δύο πάνελ.

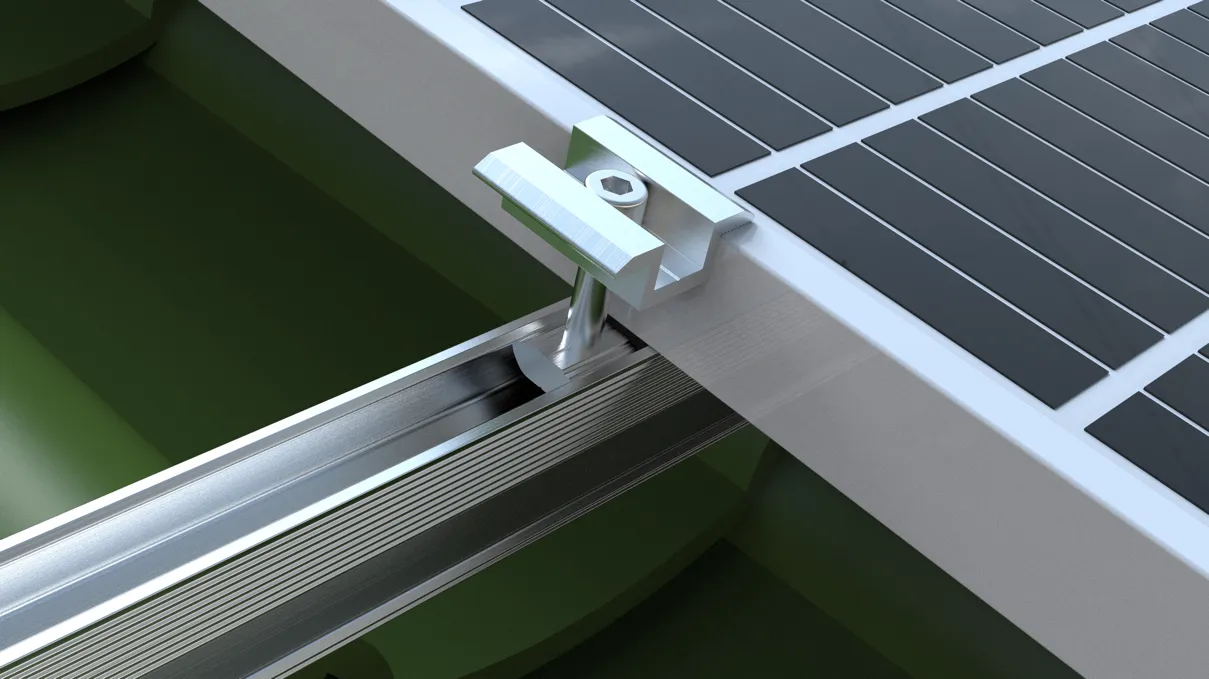

Φανταστείτε αυτό—έχετε ένα πάνελ στα αριστερά και ένα στα δεξιά και ένας μεσαίος σφιγκτήρας βρίσκεται ακριβώς στο κενό, πιάνοντας την άκρη και των δύο ταυτόχρονα. Διατηρεί την απόσταση ομοιόμορφη, εμποδίζει τα πάνελ να παρασύρονται από την ευθυγράμμιση και κλειδώνει τα πάντα σφιχτά στη ράγα από κάτω. Κάθε πίνακας χρειάζεται δύο από αυτά—ένα σε κάθε πλευρά. Οι ακραίοι σφιγκτήρες είναι οι βιβλιοθήκες. Πηγαίνουν στην αρχή και στο τέλος κάθε σειράς, πιάνοντας μόνο την εξωτερική άκρη του πρώτου και του τελευταίου πίνακα. Η δουλειά τους είναι να εμποδίζουν ολόκληρη τη σειρά να γλιστράει στο πλάι όταν χτυπάει ο αέρας. Χωρίς αυτά, αυτή η σειρά από πάνελ σιγά-σιγά θα χάλαγε με την πάροδο του χρόνου. Έτσι με απλά λόγια: οι μεσαίοι σφιγκτήρες συνδέονται και οι ακραίοι σφιγκτήρες καπάκι. Χρησιμοποιήστε και τα δύο, διαφορετικά η συστοιχία σας δεν θα παραμείνει μαζί για πολύ. Οι ακραίοι σφιγκτήρες (ονομάζονται επίσης πλευρικοί σφιγκτήρες ή σφιγκτήρες άκρων) τοποθετούνται στα εξωτερικά άκρα κάθε σειράς πάνελ. Κάθε ακραίος σφιγκτήρας συγκρατεί μόνο το εξωτερικό άκρο μιας μονάδας, λειτουργώντας ως "καπάκι" για να αποτρέψει τη μετατόπιση ολόκληρης της σειράς προς τα πλάγια υπό ισχυρούς ανέμους ή κραδασμούς. Οι ακραίοι σφιγκτήρες απαιτούν πιο προσεκτική σχεδίαση από τους μεσαίους σφιγκτήρες επειδή πιάνουν μόνο ένα πάνελ—υπό φορτίο τείνουν να περιστρέφονται ή να γλιστρούν από το πλαίσιο εάν δεν έχουν σχεδιαστεί σωστά. Με απλά λόγια: οι μεσαίοι σφιγκτήρες χειρίζονται τις συνδέσεις μεταξύ των πάνελ και οι ακραίοι σφιγκτήρες χειρίζονται τις άκρες. Χρειάζεστε και τα δύο για να μετατρέψετε μια σειρά μεμονωμένων πάνελ σε μια ενιαία, συμπαγή δομή.

Προδιαγραφές

Συμβατό με τα περισσότερα πάνελ της αγοράς Οι μεσαίοι σφιγκτήρες και οι τελικοί σφιγκτήρες μας είναι σχεδιασμένοι για μέγιστη συμβατότητα. Οι κύριες φωτοβολταϊκές μονάδες έχουν πάχη πλαισίου που κυμαίνονται από 30 mm έως 50 mm και τα προϊόντα μας καλύπτουν σχεδόν όλα. Τυπικά μεγέθη μεσαίου σφιγκτήρα (πάχος μονάδας): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Τυπικά μεγέθη ακραίου σφιγκτήρα (ύψος πλαισίου μονάδας): 35 mm / 40 mm / 45 mm / 50 mm Μήκος σφιγκτήρα: Τυπικό 40 mm, 50 mm διαθέσιμο. Απόσταση πάνελ (μεσαίος σφιγκτήρας): 20mm, 26mm, 28mm, κ.λπ.. Προσφέρουμε επίσης ρυθμιζόμενους μεσαίους σφιγκτήρες και ρυθμιζόμενους σφιγκτήρες άκρου που καλύπτουν είτε 30/34/38/42mm είτε 35/40/45/50mm σε ένα μόνο μοντέλο. Λιγότερα SKU στην αποθήκη σας, λιγότερος πονοκέφαλος στο εργοτάξιο.

Υλικά και Φινίρισμα

Το σώμα από αλουμίνιο, οι σφιγκτήρες υλικού από ανοξείδωτο χάλυβα βρίσκονται σε εξωτερικούς χώρους, εκτεθειμένα στον ήλιο, τη βροχή και τις αλλαγές θερμοκρασίας χρόνο με το χρόνο. Εάν το υλικό δεν είναι σωστό, θα σκουριάσουν σε τρία έως πέντε χρόνια. Οι μεσαίοι σφιγκτήρες και οι ακραίοι σφιγκτήρες μας είναι κατασκευασμένοι από κράμα αλουμινίου 6063-T5 – την πιο αποδεδειγμένη και ευρέως χρησιμοποιούμενη ποιότητα αλουμινίου στη βιομηχανία τοποθέτησης φωτοβολταϊκών. Προσφέρει υψηλή αντοχή σε εφελκυσμό, χαμηλό βάρος και εξαιρετική αντοχή στη διάβρωση, με διάρκεια ζωής 20-25 χρόνια σε εξωτερικούς χώρους. Η επεξεργασία της επιφάνειας είναι ανοδιωμένη – φυσικό ασήμι ή διαυγές φινίρισμα, με πάχος μεμβράνης οξειδίου 8-10 microns. Αυτή η λεπτή μεμβράνη βελτιώνει δραματικά την αντοχή στη διάβρωση. Διατίθεται επίσης μαύρη ανοδιωμένη ή ηλεκτροφορητική επίστρωση για ειδικές απαιτήσεις. Το υλικό είναι από ανοξείδωτο χάλυβα 304 ή 316 – μπουλόνια και παξιμάδια που δεν θα σκουριάσουν όσο τα αλουμινένια μέρη είναι ακόμα σε καλή κατάσταση. Τα αντιολισθητικά επιθέματα είναι κατασκευασμένα από καουτσούκ EPDM (μονομερές αιθυλενοπροπυλενοδιενίου), τοποθετημένα μεταξύ του σφιγκτήρα και του πλαισίου της μονάδας. Αυτά τα μαξιλαράκια εξυπηρετούν δύο σκοπούς: αυξάνουν την τριβή για να αποτρέψουν την κίνηση του πάνελ κάτω από φορτία ανέμου και μειώνουν τη δύναμη σύσφιξης για να αποφευχθεί η γρατσουνιά ή η παραμόρφωση του πλαισίου αλουμινίου. Το καουτσούκ EPDM είναι ανθεκτικό στην υπεριώδη ακτινοβολία και ανθεκτικό στην ηλικία, αποδίδει αξιόπιστα από -40°C έως 80°C.

Τι είδη προσφέρουμε;

Θα νομίζατε ότι οι μεσαίοι σφιγκτήρες και οι τελικοί σφιγκτήρες είναι αρκετά απλοί – και είναι, ως επί το πλείστον. Αλλά με τα χρόνια, μάθαμε ότι ένα μέγεθος σίγουρα δεν ταιριάζει σε όλα. Διαφορετικά έργα, διαφορετικά πάνελ, διαφορετικές συνθήκες τοποθεσίας – όλα ζητούν κάτι λίγο διαφορετικό. Ορίστε λοιπόν τι διατηρούμε σε απόθεμα: Τυπικοί μεσαίοι σφιγκτήρες – αυτοί είναι οι εργάτες σας. Ταιριάζουν σε συμβατικά πλαίσια κρυστάλλινου πυριτίου, όπως αυτά που βλέπετε στο 90% των έργων εκεί έξω. Συμβατό με πάχη μονάδων από 30mm έως 50mm. Τίποτα φανταχτερό, απλά σταθερό και αξιόπιστο. Τυπικοί ακραίοι σφιγκτήρες – ίδια ιδέα, αλλά για τις εξωτερικές άκρες. Ίδιο εύρος πάχους, ίδια απλή εγκατάσταση. Κάνουν ακριβώς αυτό που πρέπει να κάνουν και το κάνουν καλά.

Ρυθμιζόμενοι μεσαίοι σφιγκτήρες

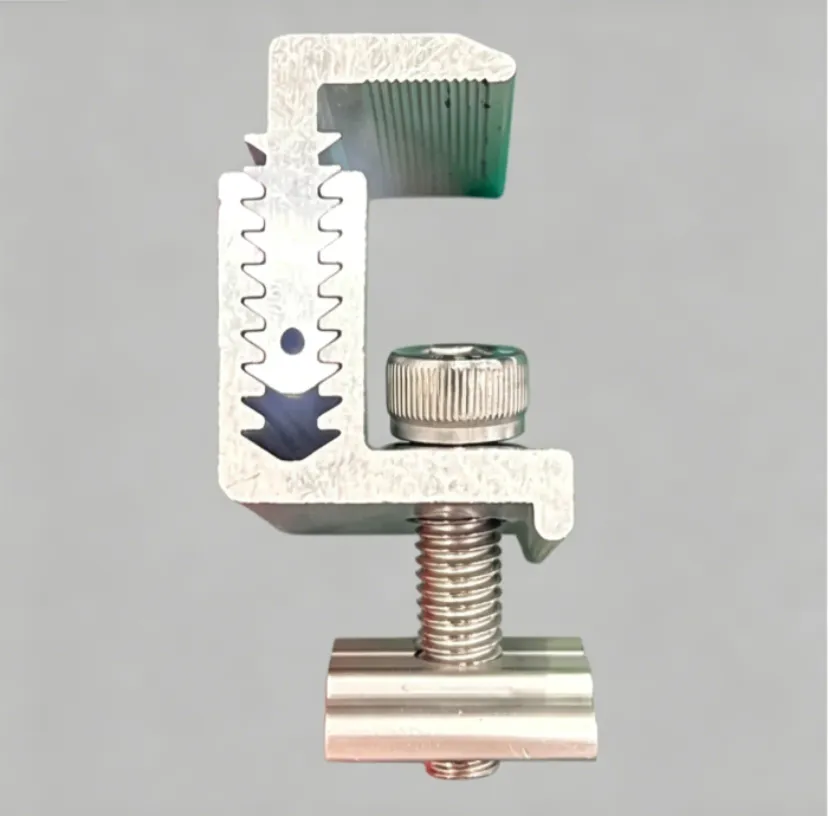

Εδώ είναι που τα πράγματα γίνονται έξυπνα. Ένας απλός σφιγκτήρας καλύπτει πολλαπλά πάχη—είτε 30/34/38/42 mm είτε 35/40/45/50 mm σε ένα μοντέλο. Δεν χρειάζεται πλέον να μαντεύετε ποιο πάχος χρειάζεστε, όχι πια να αποθηκεύετε τέσσερα διαφορετικά μέρη για τέσσερις διαφορετικές εργασίες. Αρπάξτε ένα κουτί και είστε καλυμμένοι για τα περισσότερα σενάρια. Ρυθμιζόμενοι ακραίοι σφιγκτήρες—η ίδια ρυθμιζόμενη ιδέα, αλλά για τις θέσεις των άκρων. Σας δίνει την ίδια ευελιξία στα άκρα των σειρών σας. Σφιγκτήρες μεσαίου και άκρου λεπτής μεμβράνης—αυτοί είναι λίγο ειδικοί. Οι μονάδες λεπτής μεμβράνης είναι πολύ πιο λεπτές από τα τυπικά κρυσταλλικά πάνελ - μιλάμε για 5 έως 7,7 mm. Οι κανονικοί σφιγκτήρες απλώς δεν θα τα πιάσουν σωστά. Έτσι, φτιάχνουμε ειδικά αυτά με πιο στενό προφίλ σιαγόνας, σχεδιασμένα ειδικά για να συγκρατούν τα πάνελ λεπτής μεμβράνης με ασφάλεια χωρίς να καταστρέφουν τις άκρες. Αυτή είναι η παράστασή μας. Εάν χρειάζεστε κάτι εκτός αυτών των τυπικών προσφορών—μη τυπικό πάχος, συγκεκριμένο μήκος, συγκεκριμένο φινίρισμα— μπορούμε να κάνουμε και προσαρμοσμένες διαδρομές.

Εγκατάσταση

Απλή, γρήγορη, δεν απαιτείται διάτρηση Η εγκατάσταση του σφιγκτήρα είναι απλή—χωρίς διάτρηση στα ίδια τα πάνελ. Η τυπική διαδικασία: τοποθετήστε τις ράγες (κανάλι U, κανάλι C ή ράγες αλουμινίου) στη δομή στήριξης, τοποθετήστε τα φωτοβολταϊκά πάνελ από πάνω, τοποθετήστε μεσαίους σφιγκτήρες ανάμεσα σε παρακείμενα πάνελ και ακραίους σφιγκτήρες στις εξωτερικές άκρες και, στη συνέχεια, σφίξτε τα μπουλόνια. Κάθε μονάδα απαιτεί δύο μεσαίους σφιγκτήρες και κάθε σειρά απαιτεί δύο ακραίους σφιγκτήρες. Η συνιστώμενη ροπή σύσφιξης είναι 8-15 N·m, ανάλογα με το πάχος της μονάδας και τις συνθήκες του χώρου. Πολύ χαλαρά και τα πάνελ θα μετακινηθούν στον άνεμο. πολύ σφιχτό και κινδυνεύετε να καταστρέψετε το πλαίσιο της μονάδας. Σε κάθε αποστολή περιλαμβάνονται λεπτομερείς συστάσεις ροπής.

Εφαρμογές

Από ταράτσες έως βάσεις στήριξης εδάφους, βάσεις αυτοκινήτου έως μεσαίους σφιγκτήρες BIPV και ακραίους σφιγκτήρες χρησιμοποιούνται σχεδόν σε κάθε τύπο εγκατάστασης φωτοβολταϊκών. Κατανεμημένα Φ/Β στέγης: Στέγες από κυματοειδές χάλυβα, επίπεδες στέγες από σκυρόδεμα, επικλινείς στέγες με κεραμίδια—σφιγκτήρες ασφαλίζουν τα πάνελ στις ράγες. Επίγεια ηλιακά πάρκα: Δεκάδες χιλιάδες πάνελ συνδέονται πάνελ με πάνελ με μεσαίους και ακραίους σφιγκτήρες. Τι γίνεται με τα αυτοκίνητα; Ίδια ιστορία—τα πάνελ εφαρμόζουν στη δομή του θαλάμου και οι σφιγκτήρες κάνουν ακριβώς αυτό που κάνουν πάντα: κρατήστε τα πάντα σφιχτά.

Το BIPV είναι λίγο διαφορετικό επειδή τα πάνελ είναι στην πραγματικότητα μέρος του ίδιου του κτιρίου. Αλλά μαντέψτε τι; Χρειάζεστε ακόμα σφιγκτήρες. Δεν είναι προαιρετικά.

Και ειλικρινά, δεν έχει μεγάλη σημασία αν χρησιμοποιείτε μονάδες μονής ή διπλής υάλου, επίπεδες ή με κλίση—οι μεσαίοι σφιγκτήρες και οι ακραίοι σφιγκτήρες είναι η κόλλα που εμποδίζει ολόκληρη τη σειρά να καταρρεύσει. Χωρίς αυτά, δεν έχετε παρά ένα σωρό χαλαρά πάνελ.

Γιατί να επιλέξετε τα προϊόντα μας;

Δεν θα το επικαλύψουμε—η Xiamen Honor Energy δραστηριοποιείται στον τομέα της τοποθέτησης φωτοβολταϊκών εδώ και χρόνια. Γνωρίζουμε ακριβώς πού πηγαίνουν στραβά σε μια ηλιακή εγκατάσταση. Οι σφιγκτήρες μπορεί να είναι μικροί, αλλά αποτυγχάνουν πιο συχνά από ό,τι περιμένουν οι άνθρωποι. Χαλαρές βίδες, παλαιωμένο καουτσούκ, φθαρμένη ανοδιωμένη επίστρωση — οποιαδήποτε από αυτές τις λεπτομέρειες μπορεί να θέσει σε κίνδυνο την ασφάλεια μιας ολόκληρης συστοιχίας. Γι' αυτό δεν κόβουμε τις γωνίες στα υλικά: αλουμίνιο 6063-T5, ανοξείδωτο ατσάλι 304 και καουτσούκ EPDM—όλα αποδεδειγμένες, βιομηχανικά στάνταρ λύσεις. Η σωστή ανοδίωση σημαίνει 20 χρόνια υπαίθριας υπηρεσίας χωρίς προβλήματα. Οι προδιαγραφές μας καλύπτουν τη συντριπτική πλειονότητα των πάνελ στην αγορά – πάχος 30 mm έως 50 mm, βασικά όλα καλυμμένα. Και αν χρειάζεστε προσαρμοσμένα μεγέθη, μπορούμε να το κάνουμε επίσης. Οι σφιγκτήρες είναι μικροί. Αλλά μην τους υποτιμάτε. Εάν χρειάζεστε αξιόπιστους σφιγκτήρες που δεν θα σας απογοητεύσουν, επικοινωνήστε.
